瞬态电压抑制二极管 TVS 选型简述
瞬态电压抑制二极管(TVS,Transient Voltage
Suppressors)二极管,是一种在传统齐纳二极管工艺基础之上制造的一种电路保护元器件,也被称为
瞬变抑制二极管
、瞬态电压抑制器
、雪崩击穿二极管
等。其具有单向与双向之分,当两端经受瞬间高能量冲击时,就会以皮秒级别的速度将两端的阻抗值由高阻抗变化为低阻抗,从而将瞬间大电流接地,并把两端的电压箝制在一个预定的数值上,进而确保后级电路不会受到瞬态高压尖峰脉冲的影响。
总而言之,TVS
二极管凭借皮秒级导通速率
、大瞬态功率
、低漏电流与电容
、容易控制的箝位电压
、击穿电压偏差小
、可靠性高
、体积小
等优势,被广泛应用于敏感电路的过压保护当中(特别是 ESD
静电防护)。目前国际市场上比较主流的 TVS 生产制造企业有 美国威世
Vishay、美国力特
Littelfuse、日本安森美
Onsemi、荷兰安世
Nexperia 等厂家,而国内最近几年也涌现出了 乐山无线电 LRC、台州电子
TechPublic 以及国巨旗下的 君耀电子
BrightKing 等比较有实力的供应商。
原理图符号

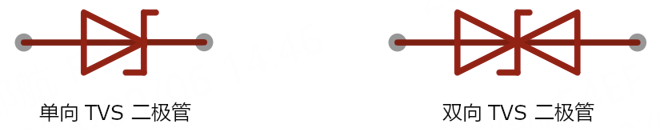

瞬态电压抑制器(TVS,Transient Voltage Suppressors)狭义上是指雪崩击穿二极管,这是一种二极管形式的高效保护器件,通常采用较大尺寸的 SMA 或者 SMB 封装,结电容比较大,主要运用在防浪涌防护以及电源 ESD 等领域。而广义上的 TVS 是指包含有 TVS 二极管的 ESD 专用防护器件,其原理图符号如下图所示:
单向 & 双向
TVS 二极管可以具体划分为单向和双向两种类型,双向 TVS 主要应用于交流电压电路,而单向 TVS 一般运用于直流电路(使用的时候需要反接在电路当中,这意味着使用的时候需要注意极性。考虑到物料规格的统一,以及采购成本的差异较为细微,双向 TVS 在实际生产环境下使用更为普遍)。

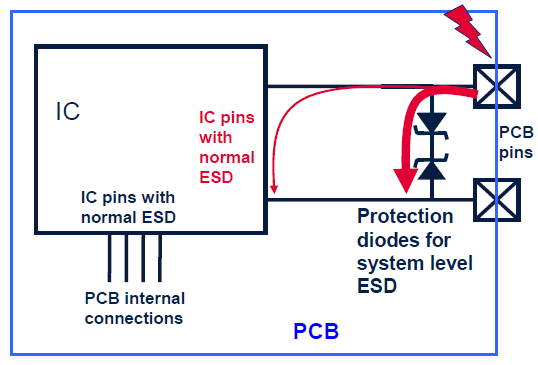

当单向 TVS 二极管被应用于直流电路,在电路正常工作的时候,TVS 处于截止状态(高阻态),不影响正常工作。但是当电路中出现瞬态电压突变(达到 TVS 的雪崩击穿电压),TVS 二极管就会迅速由高阻态转变为低阻态,将由于异常过压所导致的瞬态电流接入到地平面,同时将这个瞬态电压箝位在一个比较低的水平,进而保护后级电路免遭瞬态电压突变的损坏(瞬态电压突变消失以后,TVS 二极管又会恢复为高阻态)。
伏安特性参数
涉及选型的 TVS 二极管伏安特性参数,主要涉及到 \(V_{RWM}\)、\(I_R\)、\(V_{BR}\)、\(I_{PP}\)、\(V_C\)、\(C_j\) 六个,阅读时请结合如下的伏安特性曲线图:
- 反向截止电压 \(V_{RWM}\):不会造成 TVS
二极管损坏的最高峰值电压(如果是交流电压则使用真有效值表示),低于该参数时
TVS 不会导通,设计电路的额定工作电压(
5V
或者3.3V
)应当低于这个参数。 - 反向漏电流 \(I_R\):当工作在低于反向截止电压 \(V_{RWM}\) 的时候,TVS
所承受的最大反向电流。也就是说如果向 TVS 两端施加电压 \(V_{RWM}\),此时通过的电流就是 TVS 的漏电流
\(I_R\)。通常情况下,这个参数小于
0.1uA
微安。 - 击穿电压 \(V_{BR}\):即 ESD
防护生效的电压,只要超过该参数,TVS
二极管就会击穿导通。导通时间一般不会超过
400
毫秒,避免较大电流损坏元器件。 - 脉冲峰值电流 \(I_{PP}\):峰值反向脉冲电流是指 TVS 按照 IEC61000-4-5:2014
或者 GB/T
17626.5-2019 标准,使其工作在规定的
8/20
微秒或10/1000
微秒的脉冲波形下,此时 TVS 所允许通过的最大峰值电流。也就是达到箝位电压 \(V_C\) 的时候,通过 TVS 二极管的电流,超过该参数会导致 TVS 的损毁。 - 箝位电压 \(V_C\):即通过峰值脉冲电流 \(I_{PP}\) 的时候,TVS 两端产生的峰值电压。\(I_{PP}\) 以及 \(V_C\) 这两个参数相互联系,主要用于衡量 TVS 抵抗浪涌脉冲电流以及限制电压的能力。\(I_{PP}\) 越大耐电流冲击能力越强,\(V_C\) 越小说明 TVS 的箝位特性越好。
- 脉冲峰值功率 \(P_{pp}\):即 箝位电压 \(V_C\) 与峰值脉冲电流 \(I_{PP}\) 的乘积,超过该参数同样会造成 TVS 二极管的损毁。
- 结电容 \(C_j\):即 TVS 当中的寄生电容,高速电路设计过程当中,需要重点关注这个参数,结电容过大会影响到信号的完整性。
本文接下来的内容当中,会对上述一系列的 TVS 二极管选型参数,进行更加详细的说明。
反向截止电压 \(V_{RWM}\)
正常情况下,TVS 二极管应当处于截止状态(没有导通),因此 TVS 的反向截止电压 \(V_{RWM}\) 应当大于被保护电路的工作电压,从而确保 TVS 不会影响被保护电路的正常工作,反向截止电压 \(V_{RWM}\) 的取值可以通过下面的参考公式计算得到:
\[ V_{RWM} = (1.1 \sim 1.2) \times V_{CC} \]
如果 \(V_{RWM}\) 比被保护电路的额定工作电压更大,那么 TVS 二极管的漏电流就会越小。反之,\(V_{RWM}\) 越小,TVS 二极管的箝位电压 \(V_C\) 就会越小,对于后级电路的保护效果会相对更好。
注意:上述公式当中的 \(V_{CC}\) 等于被保护电路的工作电压,例如
12V
、5V
、3.3V
、1.8V
等等。
箝位电压 \(V_C\)
TVS 二极管的箝位电压 \(V_C\),应当小于被保护电路最大可承受的瞬态安全电压,否则当 TVS 处于箝位状态的时候,\(V_C\) 会损坏后级的被保护电路:
\[ V_C < V_{max} \]
注意:上述公式当中的 \(V_{max}\) 等于被保护电路所能承受的最高电压。
额定瞬态功率 \(P_{PPM}\)
TVS 二极管的额定瞬态功率 \(P_{PPM}\) 是指发生浪涌的时候,不会被浪涌脉冲电流损毁的功率值。该参数在选型时应当大于电路当中可能出现的最大瞬态浪涌功率,该参数越大,TVS 二极管所能够承受的冲击能量就会越大,但是封装尺寸就会更大,相应的价格也就会越高。
对于箝位电压 \(V_C\) 相同,但是额定瞬态功率 \(P_{PPM}\) 不同的 TVS 二极管,两者最大的区别主要在于能够通过的峰值电流 \(I_{PP}\) 不同,这样 \(P_{PPM}\) 与 \(I_{PP}\) 就会呈正比,此时被保护电路所需通过的真实峰值电流 \(I_{actual}\) 可以通过下面的公式进行计算:
\[ I_{actual} = \frac{U_{actual}}{R_{i}} \]
注意:上述公式当中的 \(U_{actual}\) 为实际测试电压,而 \(R_{i}\) 为测试内阻。
结电容 \(C_j\)
根据被保护电路上信号的通信速率,选择具有恰当结电容 \(C_j\) 参数的 TVS 二极管。下面的表格给出了对于常见通信接口,所推荐的 ESD 防静电结电容大小:
通信接口 | 推荐结电容 \(C_j\) | 通信接口 | 推荐结电容 \(C_j\) |
---|---|---|---|
GPIO | < 30pF |
USB 2.0 | < 4pF |
按键 | < 30pF |
USB 3.0 | < 0.5pF |
音频接口 | < 10pF |
USB 3.1 | < 0.3pF |
以太网接口 | < 4pF |
HDMI 1.4 | < 0.7pF |
天线 | < 0.2pF |
HDMI 2.0 | < 0.3pF |
符合 ESD 等级
IEC61000-4-2 是国际电工委员会颁布的电磁兼容性测试标准,与之相对应的国内测试标准是 GB/T 17626.2,生产环境下选择的 TVS 二极管,需要符合 IEC61000-4-2 的 Level4 标准(接触放电与空气放电):
如果 TVS 二极管数据手册当中,箝位电压 \(V_C\) 测试标准选择的是 IEC61000-4-5,那么测试用的浪涌波形主要有如下两种规格:
8/20 us
微秒:指8 us
达到峰值脉冲电流 \(I_{PP}\) 的100%
,20 us
达到峰值脉冲电流 \(I_{PP}\) 的50%
。10/1000 us
微秒:指10 us
达到峰值脉冲电流 \(I_{PP}\) 的100%
,1000 us
达到峰值脉冲电流 \(I_{PP}\) 的50%
。
注意:该标准只能确保 TVS 二极管本身,在面对测试电压的时候不会被损坏。而后级被保护电路是否受到影响,还是要取决于当前箝位电压 \(V_C\) 参数的选择。
TLP 脉冲等级
传输线触波产生器(TLP,Transmission Line Pulsing system,)用于测量 TVS 二极管在瞬时高电压情况下的伏安特性曲线,TLP 所释放的脉冲等级,可以与 IEC61000-4-2 测试标准相互对应:
TLP 释放的脉冲等级 | IEC61000-4-2 接触放电测试等级 |
---|---|
2 A ,100 ns |
1 kV |
4 A ,100 ns |
2 kV |
8 A ,100 ns |
4 kV |
12 A ,100 ns |
6 kV |
16 A ,100 ns |
8 kV |
当两个 TVS 二极管都能够通过 IEC61000-4-2 的
8kV
静电脉冲测试时,TVS 二极管数据手册当中 TLP
曲线(如下图)所对应的箝位电压越低,就代表这款 TVS
的性能越好。我们可以根据被保护电路所能够承受的最大电压,选择 TLP
曲线当中箝位电压适合的 TVS:
注意:TLP 曲线当中的箝位电压是瞬态
100ns
时测试得到的,与 TVS 持续工作时不会损坏的箝位电压会有所区别。
TVS 选型总结
TVS 二极管在使用的时候,通常会反接在被保护电路当中,选型思路可以归纳为如下四个要点:
- 反向截止电压 \(V_{RWM}\) 要大于被保护电路的正常工作电压(最好高于主控芯片的典型工作电压)。
- 箝位电压 \(V_C\) 能够有效的保护后级电路(最好低于主控芯片额定工作电压的上限值)。
- 结电容 \(C_j\) 不能影响后级被保护电路的信号完整性。
- 额定瞬态功率 \(P_{PPM}\) 充裕,满足测试标准的同时,不能比电路中的保险丝更早损毁。
