玩转 Raspberry Pi 4B 开源硬件

万众期待的 Raspberry Pi 4B 终于发布，之前由于产品原型的需要，一直计划采购 3B+，后来供应商透露新版 4B 稍晚就会面市，所以稍微等待了一段时间，今天终于拿到了一块 2G 内存的板子。一直以为 4B 只会简单的更新一下 SoC 并增大 DDR 容量，但是实际上还带来了 Type-C、Bluetooth 5.0、Micro HDMI、USB 3.0 乃至 DDR4 等诸多崭新升级。而官方推荐的应用范围，开始从教育渗透至工业领域，逐步发展为一套完整的嵌入式生态链。

本文基于树莓派基金会官方提供的《Raspberry Pi Documentation》，笔者翻译了其中较为常用的配置章节，便于读者拿到板子以后能够快速上手，并避免使用一些官方不推荐的操作和工具库。此外，本文也会涉及 OpenCV、dlib 的编译，以及 Electron 在树莓派上的部署等话题。文章内容将会伴随笔者的日常使用而长期进行更新，欢迎各位爱好者朋友持续关注与勘误。

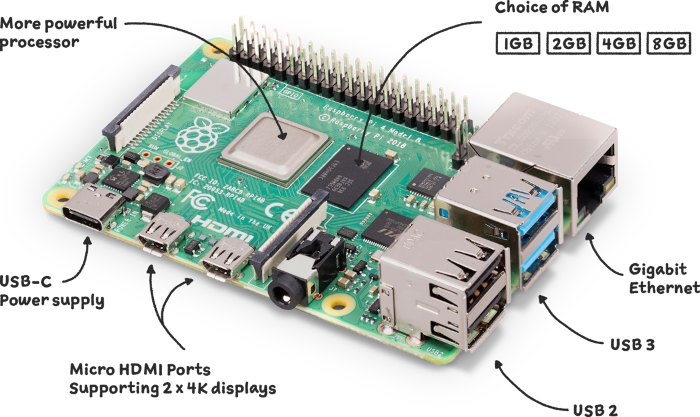

板载资源

开始树莓派正式的应用之前，您需要拥有一张至少 8GB class 4 或者 class 10 的 microSD 卡、带有标准 HDMI 的显示器以及 Micro HDMI 接口线缆、标准 USB 接口的键盘与鼠标、输出电压至少为5V电流至少为2A的优质电源。

系统安装

树莓派操作系统可以通过 NOOBS 工具软件、直接烧录镜像至存储卡两种方式进行安装，初次使用官方建议使用 NOOBS 方式安装，并采用官方基于Debian 10 buster发行版的 Linux 桌面操作系统Raspbian buster。

NOOBS

NOOBS（新的开箱即用软件，New Out Of Box Software）是树莓派提供的一种简单便捷的操作系统安装管理工具，可以通过树莓派官方下载网站进行获取，目前最新的版本为 2019 年 7 月 10 日发布的NOOBS_v3_2_0。

D:\Embedded\Raspberry Pi\NOOBS_v3_2_0
λ ls
bcm2708-rpi-b.dtb       bcm2710-rpi-3-b-plus.dtb  os/               RECOVERY_FILES_DO_NOT_EDIT
bcm2708-rpi-b-plus.dtb  bcm2710-rpi-cm3.dtb       overlays/         recovery7.img
bcm2708-rpi-cm.dtb      bcm2711-rpi-4-b.dtb       recover4.elf      recovery7l.img
bcm2708-rpi-zero.dtb    bootcode.bin              recovery.cmdline  riscos-boot.bin
bcm2708-rpi-zero-w.dtb  BUILD-DATA                recovery.elf
bcm2709-rpi-2-b.dtb     defaults/                 recovery.img
bcm2710-rpi-3-b.dtb     INSTRUCTIONS-README.txt   recovery.rfs

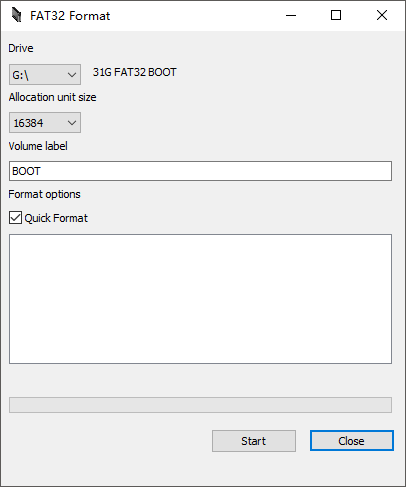

首先，使用 SD 协会协会官方提供的SD Memory Card Formatter将 microSD 卡格式化为FAT（包括 FAT16 和 FAT32）文件系统，然后将下载完成的NOOBS_v3_2_0.zip压缩文件进行解压，并将所有内容拷贝至 microSD 卡的根目录，然后将存储卡插入到树莓派上电启动。首次引导时，FAT 分区上的RECOVERY将自动调整至最小，并显示当前可供安装的操作系统列表。

如果 microSD 容量为 64G 或者超过 64G 的SDXC 类型存储卡，SD Memory Card Formatter 工具总是会将其格式化为exFAT类型，由于树莓派的 bootloader 内置于 GPU 当中，只支持从 FAT 文件系统上读取数据，因此这里需要使用到一款第三方格式化工具FAT32 Format将其格式化为FAT32类型。

树莓派官网上下载的 NOOBS 和 NOOBS Lite 分别是指离线和在线安装版本，前者包含了完整的 Raspbian 操作系统，无需网络也可以正常进行安装，而后者则需要联接网络进行下载。

镜像安装

首先，通过树莓派官方下载网站获取最新的2020-02-13-raspbian-buster.img镜像，然后下载镜像烧录工具balenaEtcher，选择镜像文件和 microSD 盘符以后点击【Flash!】，microSD 烧录完成以后重新插入树莓派上电启动。

如果上电后发现树莓派 4 无法启动，那么有可能是 SPI 接口的 EEPROM 被损坏，此时请尝试拔出 microSD 卡后断开电源，然后重新插入上电，如果绿色的 LED 依然没有闪烁，那就需要对 EEPROM 重新进行刷写。到树莓派官方网站下载rpi-boot-eeprom-recovery-2019-05-10.zip恢复工具，将其解压至 FAT 格式的 microSD 卡根目录后，然后插入树莓派重新上电等待绿色 LED 开始闪烁。

更换软件源

由于官方软件源的下载速度过慢，这里推荐使用清华大学提供的国内软件源，可以通过输入如下命令进行设置。

➜ sudo vi /etc/apt/sources.list

deb http://mirrors.tuna.tsinghua.edu.cn/raspbian/raspbian/ buster main non-free contrib rpi
deb-src http://mirrors.tuna.tsinghua.edu.cn/raspbian/raspbian/ buster main non-free contrib rpi

注意：完成后别忘记执行sudo apt-get update更新软件源设置。

工具安装

安装生产力工具：

➜ sudo apt-get install cmake nginx autoconf git goldendict terminator guake tree tmux build-essential vim p7zip wireshark filezilla kchmviewer emacs uget audacious alacarte vlc okular putty ddd fcitx-table-wbpy whois calibre vokoscreen chromium-browser inkscape gimp flameshot tilix arduino firefox-esr wiringpi

安装虚拟键盘：

1	➜ sudo apt-get install matchbox-keyboard florence

安装文泉译正黑字体：

1	➜ sudo apt-get install ttf-wqy-zenhei

安装与升级

升级 Raspbian 软件源，并且更新应用程序：

1 2	➜ sudo apt upgrade ➜ sudo apt update

卸载 Raspbian 的系统组件：

1	➜ sudo apt -y purge "xxxxx*"

更新 Raspbian 操作系统版本，需要先修改/etc/apt/sources.list和/etc/apt/sources.list.d/raspi.list文件里的版本名称，然后执行如下命令：

1 2	➜ sudo apt update ➜ sudo apt -y dist-upgrade

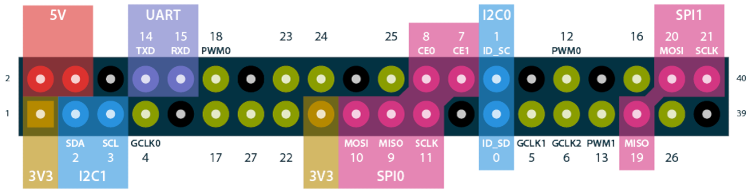

GPIO 详解

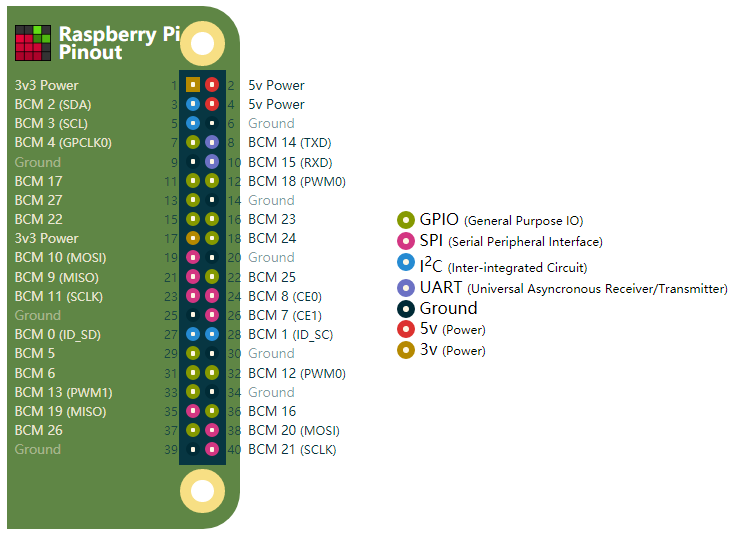

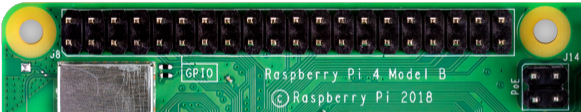

树莓派的最大强大的特性在于拥有一个 40 针的原生 GPIO（General-Purpose Input/Output）接口，其中 2 个5V和 2 个3.3V引脚，以及 8 个不可配置的0V接地 GND 引脚。

处于输出模式时，其它引脚可以输出3.3V高电平以及0V低电平。处于输入模式时，通过内置的上下拉电阻，可以读取3.3V或者0V的输入信号；其中 GPIO2 和 GPIO3 拥有固定的上拉电阻，其它引脚则可以通过软件进行配置。

除了简单的输入输出以外，这些原生的 GPIO 引脚还可用于如下复用的功能：

PWM：所有引脚都可以通过软件配置为 PWM，其中 GPIO12、GPIO13、GPIO18、GPIO19 具备硬件 PWM 功能。
SPI：可配置为 SPI0（GPIO10/MOSI、GPIO9/MISO、GPIO11/SCLK、GPIO8/CE0、GPIO7/CE1）和 SPI1（GPIO20/MOSI、GPIO19/MISO、GPIO21/SCLK、GPIO18/CE0、GPIO17/CE1、GPIO16/CE2）共 2 路 SPI 总线。
I2C：GPIO2 为数据总线 SDA，GPIO3 为时钟总线 SCL，而 GPIO0 和 GPIO1 分别为 EEPROM 的数据和时钟总线。
Serial：GPIO14 和 GPIO15 分别为串行发送信号 TX 和串行接收信号 RX。

树莓派官方的 Raspbian 操作系统提供了pinout命令工具，其底层由 Python 库 gpiozero 实现，并且已经默认安装至 Raspbian 系统镜像。

➜ pinout

,--------------------------------.
| oooooooooooooooooooo J8   +======
| 1ooooooooooooooooooo  PoE |   Net
|  Wi                    oo +======
|  Fi  Pi Model 4B  V1.1 oo      |
|        ,----.               +====
| |D|    |SoC |               |USB3
| |S|    |    |               +====
| |I|    `----'                  |
|                   |C|       +====
|                   |S|       |USB2
| pwr   |HD|   |HD| |I||A|    +====
`-| |---|MI|---|MI|----|V|-------'

Revision           : b03111
SoC                : BCM2711
RAM                : 2048Mb
Storage            : MicroSD
USB ports          : 4 (excluding power)
Ethernet ports     : 1
Wi-fi              : True
Bluetooth          : True
Camera ports (CSI) : 1
Display ports (DSI): 1

J8:
   3V3  (1) (2)  5V
 GPIO2  (3) (4)  5V
 GPIO3  (5) (6)  GND
 GPIO4  (7) (8)  GPIO14
   GND  (9) (10) GPIO15
GPIO17 (11) (12) GPIO18
GPIO27 (13) (14) GND
GPIO22 (15) (16) GPIO23
   3V3 (17) (18) GPIO24
GPIO10 (19) (20) GND
 GPIO9 (21) (22) GPIO25
GPIO11 (23) (24) GPIO8
   GND (25) (26) GPIO7
 GPIO0 (27) (28) GPIO1
 GPIO5 (29) (30) GND
 GPIO6 (31) (32) GPIO12
GPIO13 (33) (34) GND
GPIO19 (35) (36) GPIO16
GPIO26 (37) (38) GPIO20
   GND (39) (40) GPIO21

For further information, please refer to https://pinout.xyz/

注意：关于树莓派 GPIO 更为详细的用法可以查阅交互式 pinout 图表，该网站为每个引脚提供了详细的说明以及相应的示例程序。

config.txt 启动配置

Raspberry Pi 使用一个配置文件config.txt代替了传统计算机 BIOS 的功能，该文件会在启动阶段被树莓派上的引导固件读取（由 GPU 在 CPU 和 Linux 初始化之前执行），所以它被放置在了存储卡的第 1 个引导分区。

但是该文件同样可以在登入 Raspbian 系统之后，通过编辑/boot/config.txt文件执行修改操作，所有设置都会在 Raspberry Pi 重新启动以后生效。此外，还可以执行下面命令查询当前系统当中已经生效的选项情况：

1	➜ vcgencmd get_config <config>

raspi-config 管理

raspi-config是最初由 Alex Bradbury 编写的树莓派配置工具，现在也可以选择选择使用图形化界面的【树莓派配置应用程序】。

➜ sudo raspi-config

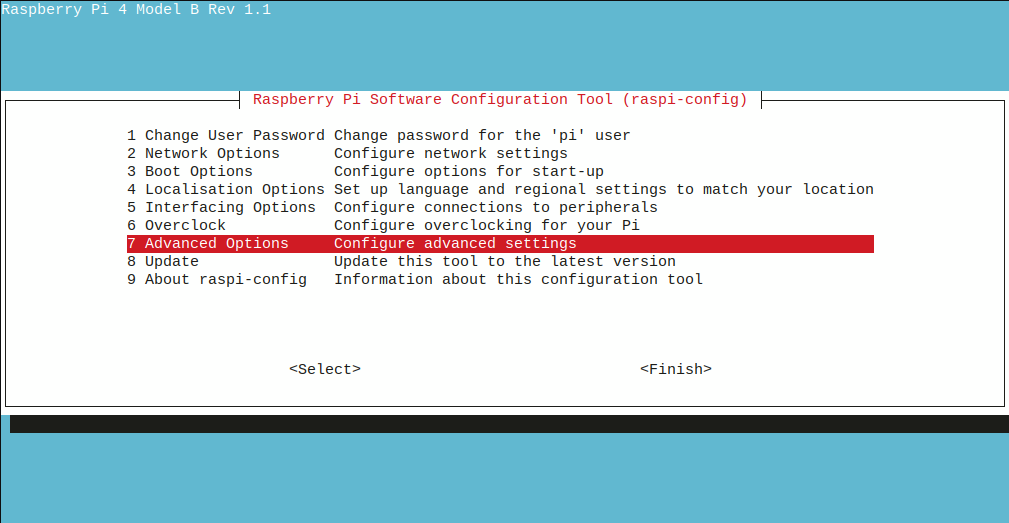

┌───────────────────┤ Raspberry Pi Software Configuration Tool (raspi-config) ├────────────────────┐
│                                                                                                  │
│        1 Change User Password Change password for the current user                               │
│        2 Network Options      Configure network settings                                         │
│        3 Boot Options         Configure options for start-up                                     │
│        4 Localisation Options Set up language and regional settings to match your location       │
│        5 Interfacing Options  Configure connections to peripherals                               │
│        6 Overclock            Configure overclocking for your Pi                                 │
│        7 Advanced Options     Configure advanced settings                                        │
│        8 Update               Update this tool to the latest version                             │
│        9 About raspi-config   Information about this configuration tool                          │
│                                                                                                  │
│                                                                                                  │
│                                                                                                  │
│                           <Select>                           <Finish>                            │
│                                                                                                  │
└──────────────────────────────────────────────────────────────────────────────────────────────────┘

配置触摸屏分辨率

使用微雪 7 寸 IPS 电容触摸屏时，如果需要将分辨率设置为1024 × 600，可以打开树莓派 TF 卡根目录下的config.txt文件，并向最后添加如下配置项目；完成后保存，并将 TF 卡插回到树莓派，重新上电即可。

max_usb_current=1
hdmi_group=2
hdmi_mode=87
hdmi_cvt 1024 600 60 6 0 0 0
hdmi_drive=1

最佳桌面显示配置

针对外接的1920×1080分辨率显示屏幕，采用如下一系列的显示设置可以获得良好的用户体验。

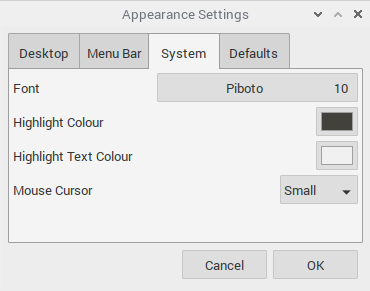

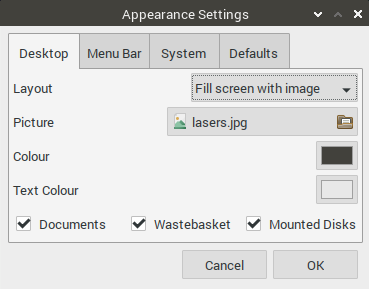

基础颜色

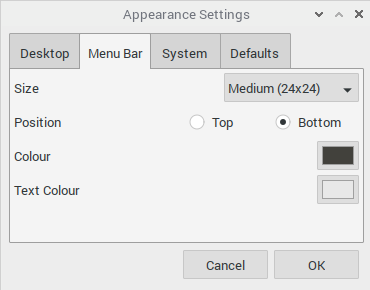

Raspbian 菜单以及字体的配色：

背景灰 #42413C；
字体白 #E8E8E8；

显示设置

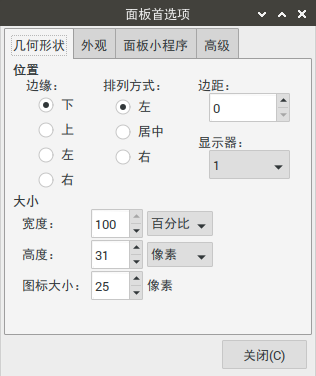

面板首选项

处理显示器黑边

执行如下命令编辑/boot目录下的config.txt文件。

1	➜ sudo vim /boot/config.txt

取消disable_overscan = 1前面的#号注释，然后重新启动系统。

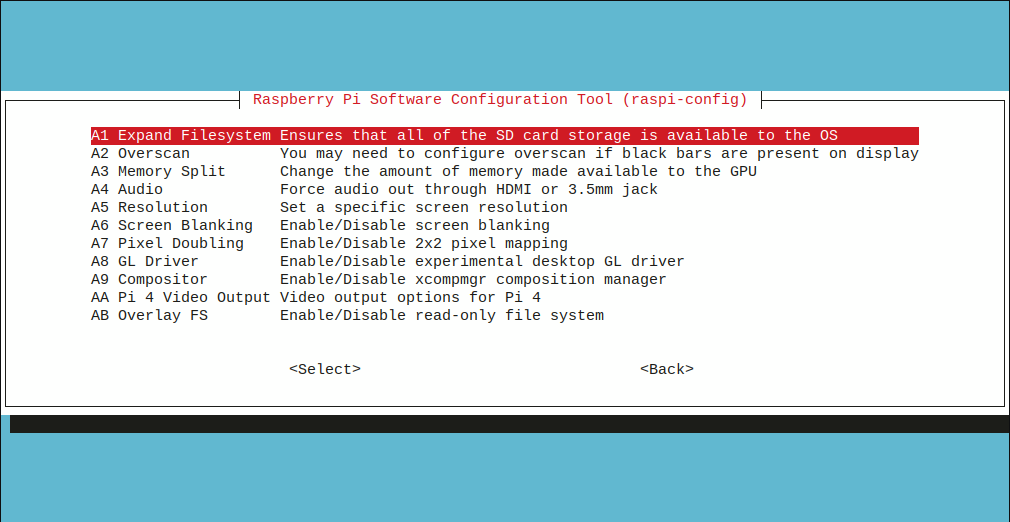

注意：也可以通过sudo raspi-config进入树莓派软件配置工具，选择【7 Advanced Options】下面的【A2 Overscan】选项同样可以解决该问题。

禁止屏幕休眠

禁用图形界面休眠

在/etc/profile.d路径下新建一个hibernate.sh脚本，然后写入下面的命令并且保存，就可以永久禁止显示屏幕在图形界面下被休眠。

1 2	xset s off xset dpms 0 0 0

除此之外，更多常用的设置如下面的表格所示：

指令	说明
`xset s off`	禁用屏幕保护
`xset s 3600 3600`	设置空闲时间为 1 小时
`xset s off -dpms`	禁用 DPMS（Energy Star）并阻止屏幕进入空闲
`xset -dpms`	禁用 DPMS（Energy Star）特性
`xset dpms force off`	立即关闭屏幕
`xset dpms force standby`	强制屏幕进入待命状态
`xset dpms force suspend`	强制屏幕进入暂停状态

禁用命令行休眠

Raspbian 与其它 Linux 发行版一样拥有 7 个工作组，其中tty1 ~ tty6为命令行模式，而tty7则为图形界面模式。按下键盘的Ctrl + Alt + F1 ~ F7组合键可以轮流进行切换。进入tty命令行模式以后，通过如下命令可以在本次会话范围内禁用休眠。

1	➜ setterm --blank 0

重启 Raspbian 之后，该命令就会失效，所以通常需要将该命令添加至开机自启动脚本/etc/bash.bashrc里面。除此之外，终端属性设置命令setterm还拥有如下常用参数：

1
2
3

setterm -blank [0-60|force|poke]
setterm -powerdown [0-60]
setterm -powersave [on|vsync|hsync|powerdown|off]

当上述命令的参数为0时即表示禁用，例如禁止屏幕进入保护与关闭状态：

1	➜ setterm -blank 0 -powerdown 0

连接隐藏 SSID 的 WiFi

编辑 Raspbian 的 wpa-supplicant配置文件：

1	➜ sudo vim /etc/wpa_supplicant/wpa_supplicant.conf

连接隐藏 WiFi 时必须将scan_ssid设置为1；此外 priority 表示连接优先级，数值越大优先级越高，但不能设置为负数。

network={
    scan_ssid=1
    priority=1
    ssid="SSID 名称"
    psk="WiFi 密码"
}

安装 VSCode 编辑器

下载并安装树莓派 VSCode以后，采用以下命令避免执行sudo apt update时出现公钥缺失提示信息。

1	➜ wget https://packagecloud.io/headmelted/codebuilds/gpgkey -O - \| sudo apt-key add -

Qt 安装与编译

可以通过命令方便的下载安装 Raspbian 官方仓库当中的预编译版本，截止至本文撰写的 2020 年 3 月 14 日，官方仓库默认安装的版本为Qt Creator 4.8.2以及基于GCC 8.3.0 32bit的Qt 5.11.3。

1	➜ sudo apt-get install qt5-default qtcreator

如果当前运行的是一个基于 Qt5 编写的人脸识别项目，由于需要调用 Raspberry Pi 的蓝牙与摄像头设备，那么在按照上面步骤安装完 Qt 之后，还需要额外安装如下蓝、多媒体依赖库：

1	➜ sudo apt-get install bluez libbluetooth-dev qtmultimedia5-dev qtconnectivity5-dev

如果需要安装最新的Qt 5.14.2，则需要前往Qt 源码仓库下载qt-everywhere-src-5.14.2.tar.xz和qt-creator-opensource-src-4.12.1.tar.xz的源码手动进行编译安装：

扩大 Swap 交换分区存储空间，将CON_SWAPSIZE=100修改为CON_SWAPSIZE=1024：

➜ sudo vim /etc/dphys-swapfile

➜ sudo /etc/init.d/dphys-swapfile stop

➜ sudo /etc/init.d/dphys-swapfile start

注意：编译安装过程参考了《微雪树莓派 Qt 开发环境搭建》、《Building Qt 5.12 LTS for Raspberry Pi on Raspbian》、《Build QtCreator on Raspberry Pi》三篇文章。

Qt 5.14.2

安装 Qt 源代码编译相关的第 3 方依赖库：

➜ sudo apt install build-essential libfontconfig1-dev libdbus-1-dev libfreetype6-dev libicu-dev libinput-dev libxkbcommon-dev libsqlite3-dev libssl-dev libpng-dev libjpeg-dev libglib2.0-dev libraspberrypi-dev

将 Qt 源代码解压至workspace工作目录：

1	➜ pi@raspberrypi:/workspace $ tar -xf qt-everywhere-src-5.14.2.tar.xz

Qt 构建是通过 configure 脚本配置的，但是平台和设备的特定设置是在 mkspecs 配置文件中设置的。Qt 包括用于 Raspberry Pi 的 mkspec，但是不幸的是，它们仅用于交叉编译环境，并且未经编辑或需要伪造交叉编译环境就不能用于本机构建，并且存在其自身的问题。

Qt 源码的编译是通过安装脚本进行配置的，但是平台和设备相关的设置都放置在mkspecs目录下：

➜ pi@raspberrypi:/workspace/qt-everywhere-src-5.14.2/qtbase/mkspecs $ ls
aix-g++        features              integrity-armv8-rcar   linux-g++       linux-lsb-g++       macx-g++            openbsd-g++            solaris-cc-stlport    win32-g++             winrt-arm-msvc2019
aix-g++-64     freebsd-clang         integrity-x86          linux-g++-32    linux-rpi2-g++      macx-icc            qnx-aarch64le-qcc      solaris-g++           win32-icc             winrt-x64-msvc2015
android-clang  freebsd-g++           linux-aarch64-gnu-g++  linux-g++-64    linux-rpi3-g++      macx-ios-clang      qnx-armle-v7-qcc       solaris-g++-64        win32-icc-k1om        winrt-x64-msvc2017
common         haiku-g++             linux-arm-gnueabi-g++  linux-icc       linux-rpi4-v3d-g++  macx-tvos-clang     qnx-x86-64-qcc         unsupported           win32-msvc            winrt-x64-msvc2019
cygwin-g++     hpuxi-g++-64          linux-clang            linux-icc-32    linux-rpi-g++       macx-watchos-clang  qnx-x86-qcc            wasm-emscripten       winrt-arm64-msvc2017  winrt-x86-msvc2015
darwin-g++     hurd-g++              linux-clang-32         linux-icc-64    linux-rpi-vc4-g++   macx-xcode          solaris-cc             win32-arm64-msvc2017  winrt-arm64-msvc2019  winrt-x86-msvc2017
devices        integrity-armv7       linux-clang-libc++     linux-icc-k1om  lynxos-g++          modules             solaris-cc-64          win32-clang-g++       winrt-arm-msvc2015    winrt-x86-msvc2019
dummy          integrity-armv7-imx6  linux-clang-libc++-32  linux-llvm      macx-clang          netbsd-g++          solaris-cc-64-stlport  win32-clang-msvc      winrt-arm-msvc2017

Qt 虽然包含有用于 Raspberry Pi 编译的mkspec，但是仅用于交叉编译环境。如果需要在Raspberry Pi上完成编译工作，就需要前往qt-raspberrypi-configuration下载国外爱好者编写的mkspec。

1	➜ pi@raspberrypi:/workspace $ git clone https://github.com/oniongarlic/qt-raspberrypi-configuration.git

进入到qt-raspberrypi-configuration目录，然后执行make install，参数DESTDIR需要根据 Qt 源码的位置自行设定：

1	➜ pi@raspberrypi:/workspace $ cd qt-raspberrypi-configuration && make install DESTDIR=../qt-everywhere-src-5.14.2

Qt5 由许多模块组成，安装额外的开发包能够让 Qt 支持这些特性，下表提供了可选的特性以及所需的开发包。开发人员可以按需选择安装，然后检查configure命令的输出，确保安装脚本找到并启用了这些可选特性。

可选特性	所需安装包
Bluez 蓝牙	`sudo apt-get install bluez libbluetooth-dev`
GStreamer 多媒体框架支持	`sudo apt-get install libgstreamer1.0-dev libgstreamer-plugins-base1.0-dev gstreamer1.0-plugins-base gstreamer1.0-plugins-good gstreamer1.0-plugins-ugly gstreamer1.0-plugins-bad libgstreamer-plugins-bad1.0-dev gstreamer1.0-pulseaudio gstreamer1.0-tools gstreamer1.0-alsa`
ALSA 音频支持	`sudo apt-get install libasound2-dev`
PulseAudio 混音支持	`sudo apt-get install pulseaudio libpulse-dev`
PostgreSQL、MariaDB、MySQL 数据库支持	`sudo apt-get install libpq-dev libmariadbclient-dev`
CUPS 打印支持	`sudo apt-get install libcups2-dev`
Wayland 支持	`sudo apt-get install libwayland-dev`
X11 支持	`sudo apt-get install libx11-dev libxcb1-dev libxkbcommon-x11-dev libx11-xcb-dev libxext-dev`
无障碍环境	`sudo apt-get install libatspi-dev`

如果调用相机时出现Unknown module(s) in QT: multimedia multimediawidgets错误，则还需要手动安装如下模块：

1	➜ sudo apt-get install qtmultimedia5-dev

新建影子编译目录build，在源代码树的外部编译 Qt 可以方便编译不同版本，并且出现问题时也便于重新进行编译：

1 2	➜ pi@raspberrypi:/workspace $ mkdir qt-build ➜ pi@raspberrypi:/workspace $ cd qt-build

配置 Qt 的configure命令设置相应的编译参数，例如：所需的库、默认的 QPA 插件等等。下面的configure命令只是一个示例，开发人员需要按需对其进行调整，例如：需要 wayland，则需要移除-skip wayland选项。configure命令大约需要运行 10 分钟，因为它需要编译qmake然后运行各种测试与特性检查。

PKG_CONFIG_LIBDIR=/usr/lib/arm-linux-gnueabihf/pkgconfig:/usr/share/pkgconfig \
../qt-everywhere-src-5.14.2/configure -platform linux-rpi-g++ \
-v \
-opengl es2 -eglfs \
-no-gtk \
-opensource -confirm-license -release \
-reduce-exports \
-force-pkg-config \
-nomake examples -no-compile-examples \
-skip qtwayland \
-skip qtwebengine \
-no-feature-geoservices_mapboxgl \
-qt-pcre \
-no-pch \
-ssl \
-evdev \
-system-freetype \
-fontconfig \
-glib \
-prefix /opt/qt-5.14.2 \
-qpa eglfs

接下来就可以开启 Qt 的正式编译过程了：

1
2
3

➜ pi@raspberrypi:/workspace/qt-build $ sudo make         # CPU 单核编译

➜ pi@raspberrypi:/workspace/qt-build $ sudo make -j4     # CPU 多核编译

注意，完成之后需要对下面 3 个模块单独进行编译，否则后面make install安装时会报错：

➜ pi@raspberrypi:/workspace/qt-build/qtlocation/src/3rdparty/clip2tri $ sudo make

➜ pi@raspberrypi:/workspace/qt-build/qtlocation/src/3rdparty/clipper $ sudo make

➜ pi@raspberrypi:/workspace/qt-build/qtlocation/src/3rdparty/poly2tri $ sudo make

如果编译出现错误，则需要检查是否正确安装了所有configure的依赖。接下来，将编译好的文件安装至/opt/qt-5.14.2目录下面：

1	➜ pi@raspberrypi:/workspace/qt-build $ sudo make install

安装完成以后，可以从/opt/qt-5.14.2安装目录运行qmake，从而验证 Qt 是否安装成功：

➜ /opt/qt-5.14.2/bin/qmake

QMake version 3.1
Using Qt version 5.14.2 in /opt/qt-5.14.2/lib

上述构建默认使用 eglfs 平台，运行平台二进制文件时，可以通过-platform参数生成指定运行平台的二进制文件。

运行平台	platform 参数
X11	`-platform xcb`
VNC	`-platform vnc`
WebGL	`-platform webgl`

这里还有一些收尾的工作需要完成，将安装好的 Qt 5.14.2 设置为默认的 Qt 版本：

1	➜ pi@raspberrypi:/workspace/qt-build $ sudo vim /usr/share/qtchooser/qt5-arm-linux-gnueabihf.conf

修改qt5-arm-linux-gnueabihf.conf，将内容替换为如下配置项：

1 2	/opt/qt-5.14.2/bin /opt/qt-5.14.2/lib

接着，修改.bashrc用户环境变量：

1	➜ pi@raspberrypi:/workspace/qt-build $ sudo vim ~/.bashrc

然后在.bashrc环境变量最后添加如下内容：

1 2	export QT_SELECT=qt5-arm-linux-gnueabihf export QML2_IMPORT_PATH=$QTDIR/qml

执行source ~/.bashrc命令使环境变量生效，最后直接运行qmake命令检查配置是否生效：

pi@raspberrypi:~ $ qmake -v

QMake version 3.1
Using Qt version 5.14.2 in /opt/Qt5.14/lib

Qt Creator 4.12.1

首先，解压下载好的qt-creator-opensource-src-4.12.1.tar.xz源代码：

1	➜ pi@raspberrypi:/workspace $ tar -xf qt-creator-opensource-src-4.12.1.tar.xz

然后，在工作区建立影子编译目录qt-creator-build：

1
2
3

➜ pi@raspberrypi:/workspace $ mkdir qt-creator-build

➜ pi@raspberrypi:/workspace $ cd qt-creator-build

进行影子编译目录qt-creator-build，运行qmake生成 Makefile 文件，然后让 CPU 进行多核编译：

1
2
3

➜ pi@raspberrypi:/workspace/qt-creator-5.14.2 $ sudo /opt/qt-5.14.2/bin/qmake -r ../qt-creator-opensource-src-4.12.0

➜ pi@raspberrypi:/workspace/qt-creator-5.14.2 $ sudo make -j4

最后，编译完成之后，将 Qt Creator 安装至 Raspbian 操作系统的/opt/qt-creator-5.14.2目录下面：

1	➜ pi@raspberrypi:/workspace/qt-creator-5.14.2 $ sudo make install INSTALL_ROOT=/opt/qt-creator-5.14.2

命令行让 Qt Creator 在 X11 下启动，以验证安装是否成功：

1	/opt/qt-creator-5.14.2/bin/qtcreator -platform xcb

将 Qt Creator 的引用添加至 Raspbian 的启动菜单：

1	sudo cp /opt/qt-creator-4.12.1/share/applications/org.qt-project.qtcreator.desktop /usr/share/applications/

获取设备 IP

当计算机采用 SSH 或者 VNC 连接至 Raspberry Pi 时，需要首先获取树莓派的 IP 地址。

1
2
3

➜ hostname -I

192.168.3.80

采用nmap网络扫描工具可以发现当前局域网上设备的 IP 地址，首先需要进行安装：

1	➜ sudo apt install nmap

然后在局域网使用nmap命令并携带-sn参数进行 Ping 扫描，该命令会尝试ping连接所有的 IP 地址，以查看其是否响应，最后输出所有响应设备的主机名称与 IP 地址：

➜ nmap -sn 192.168.3.0/24

Starting Nmap 7.70 ( https://nmap.org ) at 2020-03-19 01:15 CST
Nmap scan report for 192.168.3.1
Host is up (0.0075s latency).
Nmap scan report for 192.168.3.80
Host is up (0.0026s latency).
Nmap scan report for 192.168.3.87
Host is up (0.059s latency).
Nmap done: 256 IP addresses (3 hosts up) scanned in 2.96 seconds

注意：192.168.1.0/24表示当前扫描的 IP 地址范围为192.168.1.0 ~ 192.168.1.255。

设置静态 IP

Raspberry Pi 通过 dhcpcd 守护程序配置网络设备的 TCP/IP，可以自动分配 IP 地址、设置网络掩码以及 DNS 解析。默认情况下，Raspberry Pi 会尝试通过 DHCP 自动配置所有网络接口，如果失败则回退到169.254.0.0/16范围内的自动专用地址，这与其它 Linux 发行版和 Microsoft Windows 的行为保持一致。如果不希望使用 DHCP 的自动配置，而改为手动进行静态配置，则可以修改sudo vi /etc/dhcpcd.conf配置文件：

# Allow users of this group to interact with dhcpcd via the control socket.
#controlgroup wheel

# Inform the DHCP server of our hostname for DDNS.
hostname

# Use the hardware address of the interface for the Client ID.
clientid
# or
# Use the same DUID + IAID as set in DHCPv6 for DHCPv4 ClientID as per RFC4361.
# Some non-RFC compliant DHCP servers do not reply with this set.
# In this case, comment out duid and enable clientid above.
#duid

# Persist interface configuration when dhcpcd exits.
persistent

# Rapid commit support.
# Safe to enable by default because it requires the equivalent option set
# on the server to actually work.
option rapid_commit

# A list of options to request from the DHCP server.
option domain_name_servers, domain_name, domain_search, host_name
option classless_static_routes
# Respect the network MTU. This is applied to DHCP routes.
option interface_mtu

# Most distributions have NTP support.
#option ntp_servers

# A ServerID is required by RFC2131.
require dhcp_server_identifier

# Generate SLAAC address using the Hardware Address of the interface
#slaac hwaddr
# OR generate Stable Private IPv6 Addresses based from the DUID
slaac private

# Example static IP configuration:
#interface eth0
#static ip_address=192.168.0.10/24
#static ip6_address=fd51:42f8:caae:d92e::ff/64
#static routers=192.168.0.1
#static domain_name_servers=192.168.0.1 8.8.8.8 fd51:42f8:caae:d92e::1

# It is possible to fall back to a static IP if DHCP fails:
# define static profile
#profile static_eth0
#static ip_address=192.168.1.23/24
#static routers=192.168.1.1
#static domain_name_servers=192.168.1.1

# fallback to static profile on eth0
#interface eth0
#fallback static_eth0

向上述配置文件中添加如下内容，即可完成静态 IP 的设置：

interface eth0
static ip_address=192.168.0.4/24
static routers=192.168.0.254
static domain_name_servers=192.168.0.254 8.8.8.8

执行ip link命令可以查看当前 Raspberry Pi OS 上存在的网络接口，即上面配置中首行的interface xxxx。

pi@raspberrypi:~ $ ip link

1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN mode DEFAULT group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
2: eth0: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc mq state DOWN mode DEFAULT group default qlen 1000
    link/ether dc:a6:32:0a:03:83 brd ff:ff:ff:ff:ff:ff
3: wlan0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP mode DORMANT group default qlen 1000
    link/ether dc:a6:32:0a:03:84 brd ff:ff:ff:ff:ff:ff

除此之外，还可以执行ifconfig命令查看 Raspberry Pi OS 当前的网络配置情况：

pi@raspberrypi:~ $ ifconfig

eth0: flags=4099<UP,BROADCAST,MULTICAST>  mtu 1500
        ether dc:a6:32:0a:03:83  txqueuelen 1000  (Ethernet)
        RX packets 0  bytes 0 (0.0 B)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 0  bytes 0 (0.0 B)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

lo: flags=73<UP,LOOPBACK,RUNNING>  mtu 65536
        inet 127.0.0.1  netmask 255.0.0.0
        inet6 ::1  prefixlen 128  scopeid 0x10<host>
        loop  txqueuelen 1000  (Local Loopback)
        RX packets 9  bytes 524 (524.0 B)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 9  bytes 524 (524.0 B)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

wlan0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.199.199  netmask 255.255.255.0  broadcast 192.168.199.255
        inet6 fe80::8568:c185:6209:561c  prefixlen 64  scopeid 0x20<link>
        ether dc:a6:32:0a:03:84  txqueuelen 1000  (Ethernet)
        RX packets 6413  bytes 406542 (397.0 KiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 10292  bytes 1429755 (1.3 MiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

注意：早期版本的 Raspberry Pi OS 使用/etc/network/interfaces配置文件设置网络接口，如果在该文件当中列出了接口，则其中的设置将会优先于/etc/dhcpcd.conf当中的配置。

VNC 远程桌面

VNC 是虚拟网络控制台(Virtual Network Console)的英文缩写，它是一款优秀的免费开源远程控制工具，由 AT&T 欧洲实验室开发。该工具主要包含vncserver、vncviewer、vncpasswd、vncconnect四个部分，但是通常情况下只需要使用到前面两者（分别为服务端和客户端），Raspberry Pi 上可以通过如下命令直接安装：

1	➜ sudo apt install realvnc-vnc-server realvnc-vnc-viewer

然后，在 Raspberry Pi 上启动图形桌面，选择【开始菜单】>【首选项】>【Raspberry Pi 配置】>【接口】；或者使用raspi-config在命令行中进行启用，依次选择【Interfacing Options】>【VNC】>【Yes】。

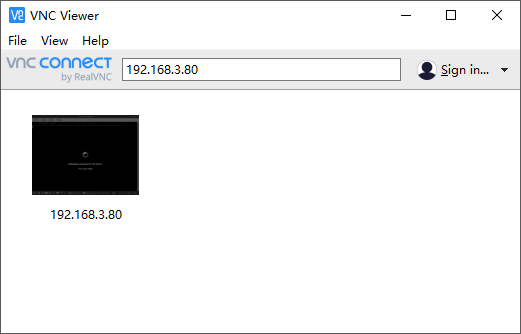

最后，在本地计算机安装VNC Viewer客户端，将树莓派在当前局域网中的 IP 地址填入地址栏，然后输入 Raspbian 的用户名与密码即可登入。

注意：虽然 RealVNC 提供的云服务功能经过简单注册以后即可使用，但是仅限于教育或者非商业目的。

SSH 连接会话

SSH（Secure Shell）可以让同一局域网下的计算机远程访问 Raspberry Pi 命令行，Raspbian 默认禁用 SSH 服务器，需要通过图形界面下的【Raspberry Pi Configuration】>【Preferences】>【SSH】>【Enabled】>【OK】或者命令行raspi-config里面的【Interfacing Options】>【SSH】>【Yes】>【Ok】>【Finish】。当然与其它 Linux 操作系统一样，也可以直接使用systemctl命令使能并运行 SSH 服务：

➜ sudo systemctl enable ssh

Synchronizing state of ssh.service with SysV service script with /lib/systemd/systemd-sysv-install.
Executing: /lib/systemd/systemd-sysv-install enable ssh

➜ sudo systemctl start ssh

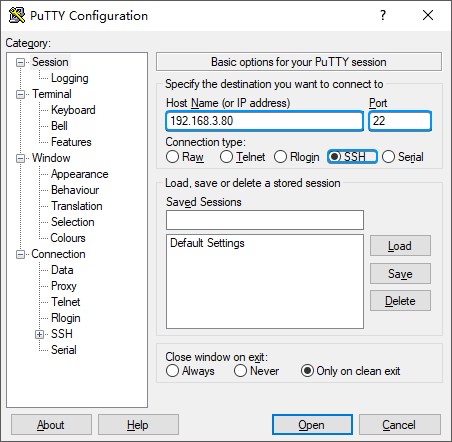

树莓派 SSH 启动完成之后，打开计算机上的Putty或者其它 SSH 远程连接工具，输入树莓派的 IP 地址以及 SSH 默认的端口号22即可实现连接：

注意：开启 SSH 服务之后，同时也就可以方便的使用 SFTP（安全文件传输协议，SSH File Transfer Protocol）服务，当然这需要借助 WinSCP 或者 MobaXterm 与 Filezilla 等专用客户端工具。

scp 远程拷贝命令

树莓派提供了scp命令用于通过 SSH 传输文件，当然前提是需要知道树莓派在当前局域网里的 IP 地址。scp命令后面紧跟当前计算机上需要传输的文件路径，以及树莓派的用户名@IP地址，最后的冒号:后面则是目标文件在树莓派主目录下的放置路径，缺省是放置当前用户目录的根路径下。

1	➜ scp test.txt pi@192.168.3.80:

上面的命令会将计算机上的test.txt文件传输至 IP 地址为192.168.3.80的pi用户根目录下面。

1	➜ scp test.txt pi@192.168.3.80:Downloads/

将text.txt传输至pi用户根目录下的Downloads文件夹下面。

1	➜ scp pi@192.168.3.80:Downloads/hank.txt ./

将树莓派上pi用户根目录下Downloads文件夹内的hank.txt文件传输到当前计算机的./路径。

注意：scp命令可以同时上传多个文件，文件名称当中也可以使用通配符，如果文件名中带有空格，则必须使用引号""将文件名称括起来。

rsync 文件同步命令

rsync命令用于在树莓派和Linux 计算机之间通过 SSH 同步目录以及里面的文件，首先在本地计算机上建立一个用于保存截图的screenshot目录：

1	➜ mkdir screenshot

Raspberry Pi 捕获的照片将会自动保存在camera目录下面，然后在本地计算机执行下面的命令，将这些截图自动同步到本地计算机上的screenshot目录。

1	rsync -avz -e ssh pi@192.168.3.80:camera/ screenshot/

SSHFS 文件系统

SSHFS 是 SSH 文件系统（SSH Filesystem）的简称，可在安装 Linux 宿主系统的计算机上，通过 SSH 会话将树莓派 Raspbian 上的目录挂载至本地计算机。

首先，执行如下命令在计算机上安装 SSHFS：

1	➜ sudo apt install sshfs

然后，在本地计算机上建立一个目录：

1	➜ mkdir hank

将 Raspberry Pi 的文件系统挂载至这个目录：

1	➜ sshfs pi@192.168.3.80: hank

最后，进入本地计算机的hank目录，就可以查看到映射过来的树莓派\home主目录下的文件。

Samba 文件共享

Samba 基于SMB/CIFS网络协议，不同设备之间可以通过该协议共享访问文件、串行端口等，这里通过它将 Windows 10 系统设备上的共享文件夹挂载至树莓派。

下面的命令会自动安装 Samba 作为服务器和客户端的全部必需组件：

1	➜ sudo apt install samba samba-common-bin smbclient cifs-utils

Windows ➜ Raspbian

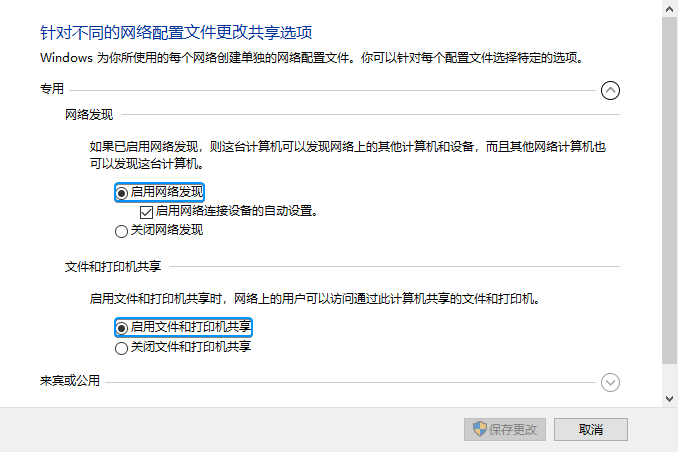

接下来，设置 Windows 10 操作系统的文件共享状态，打开控制面板并依次进入网络和共享中心\高级共享设置，然后分别勾选专用以及来宾或公用网络下面的【启用网络发现】和【启用文件和打印机共享】：

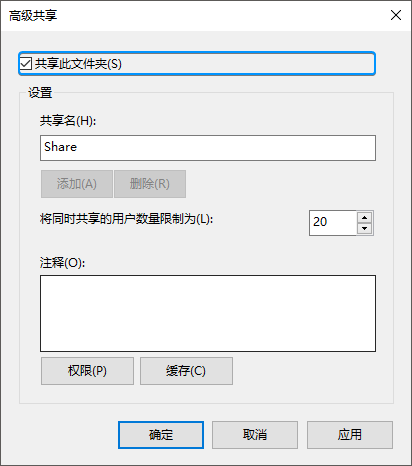

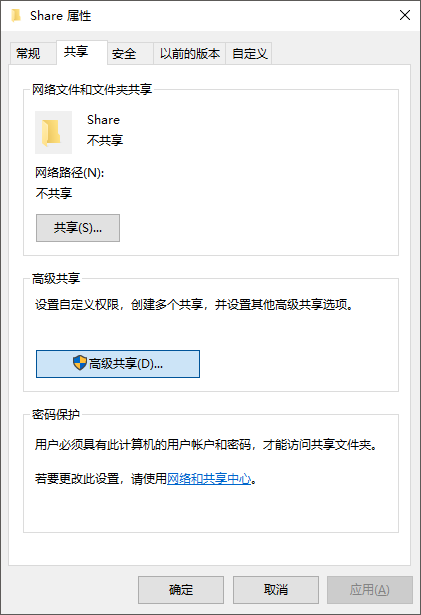

然后在 Windows 10 操作系统的 D 盘创建一个Share文件夹，并鼠标右键选择属性，进入【共享】选项卡设置如下属性：

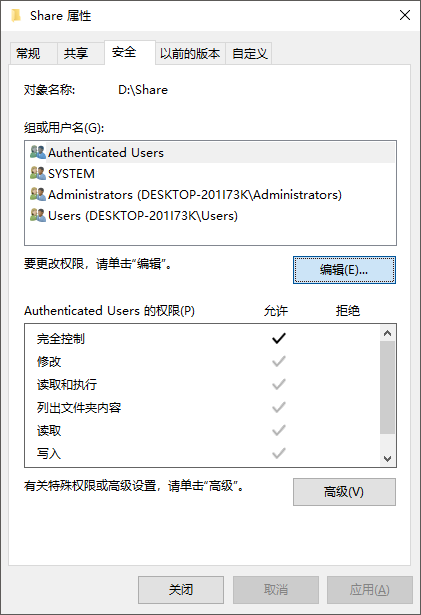

最后进入【安全】选项卡，更改权限状态为【完全控制】：

接下来的步骤，将在 Raspberry Pi 上进行，在 Raspbian 上建立一个windows-share目录，然后将 Windows 10 上建立的Share文件夹通过 Samba 挂载至该目录下：

1
2
3

➜ sudo mount.cifs //192.168.3.81/Share /home/pi/windows-share -o user=hank

Password for hank@//192.168.3.81/Share:  ******

注意：上面命令具体的格式应为sudo mount.cifs Windows共享目录 Raspbian共享目录 -o user=Windows用户名，后续输入的密码也应为 Windows 的密码。

完成以上操作之后，就可以在 Raspberry Pi 查看到 Windows 10 的Share文件夹里共享的内容。

Raspbian ➜ Windows

首先在 Raspbian 的/home主目录里面创建一个raspbian-share目录，然后编辑 Samba 配置文件smb.conf通知 Raspbian 共享该目录：

1	➜ sudo vim /etc/samba/smb.conf

在配置文件的末尾，添加如下内容完成共享，并为远程用户提供读/写权限：

[raspbian-share]
    path = /home/pi/raspbian-share
    read only = no
    writable = yes
    public = yes

注意：可以在smb.conf文件当中查询workgroup配置项，如有需要，可以将其更改为本地 Windows 网络工作组的名称。

重新 Samba 服务以使配置生效：

1	➜ sudo /etc/init.d/smbd restart

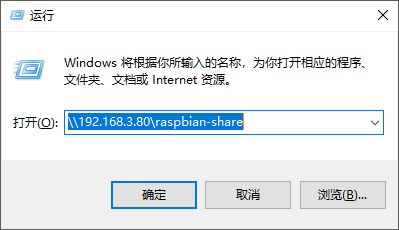

回到 Windows 10 操作系统当中，按下【Win + R】键运行如下命令打开 Raspbian 共享文件目录：

1	➜ \\192.168.3.80\raspbian-share

NFS 网络文件系统

NFS 网络文件系统（Network File-System）本质上是一种基于 RPC（远程过程调用）协议的文件系统，用于通过网络让不同设备与系统实现双向共享，就像访问操作系统的本地磁盘一样。首先，安装 NFS 服务器端和客户端：

1	➜ sudo apt-get install nfs-kernel-server nfs-common

然后，编辑/etc/exports文件配置 NFS 所要共享给其它设备和系统的目录：

1	➜ sudo vim /etc/exports

下面配置将/workspace工作区目录设置为 NFS 共享目录，其中*表示允许任意 IP 进行访问，insecure表示允许使用1024以上的端口传输数据，rw表示可以进行读写访问，sync则表示同步，no_root_squas表示root用户具有根目录的完全访问权限。

# /etc/exports: the access control list for filesystems which may be exported
#		to NFS clients.  See exports(5).
#
# Example for NFSv2 and NFSv3:
# /srv/homes       hostname1(rw,sync,no_subtree_check) hostname2(ro,sync,no_subtree_check)
#
# Example for NFSv4:
# /srv/nfs4        gss/krb5i(rw,sync,fsid=0,crossmnt,no_subtree_check)
# /srv/nfs4/homes  gss/krb5i(rw,sync,no_subtree_check)
#

/workspace *(insecure,rw,sync,no_root_squash)

修改完成以后保存，同时赋予/workspace目录最为宽松的读写权限：

1 2	➜ sudo chmod -R 777 /workspace ➜ sudo chown –R nobody /workspace

下面两条命令用于启动或者重新启动 NFS 服务：

1 2	➜ sudo /etc/init.d/nfs-kernel-server start ➜ sudo /etc/init.d/nfs-kernel-server restart

如果共享 NFS 服务的设备为 Linux，则使用如下命令格式：

1	➜ sudo mount -t nfs 192.168.199.199/workspace /mnt -o nolock

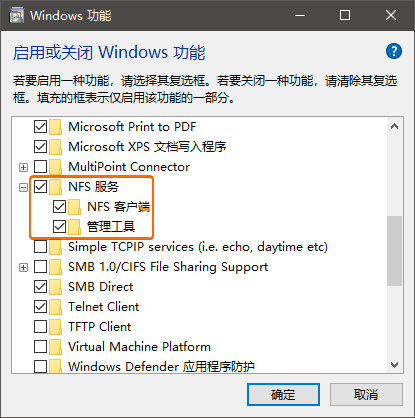

如果共享 NFS 服务的设备为 Windows，则需要先行打开 Windows 控制面板\所有控制面板项\程序和功能上的 NFS 服务支持：

然后再通过如下命令挂载 Raspberry Pi 4B 提供的 NFS 共享服务至 X 盘：

1	λ mount \\192.168.199.199\workspace X:

搭建 FTP 服务

FTP 是文件传输协议（File Transfer Protocol）的英文缩写，树莓派通常采用 Pure-FTPd 搭建 FTP 服务器，通过下面命令可以直接安装：

1	➜ sudo apt install pure-ftpd

首先，创建一个ftpgroup用户组以及一个ftpuser用户，同时确保该用户没有登陆权限以及 Home 目录：

1 2	➜ sudo groupadd ftpgroup ➜ sudo useradd ftpuser -g ftpgroup -s /sbin/nologin -d /dev/null

然后，在用户主目录/home/pi下面新建一个FTP文件夹，并且授予ftpuser该目录的访问权限：

1 2	➜ sudo mkdir /home/pi/FTP ➜ sudo chown -R ftpuser:ftpgroup /home/pi/FTP

接着再建立一个名为upload的虚拟用户，并且将其映射至ftpuser和ftpgroup，同时设置其主目录为/home/pi/FTP，最后设置其密码：

1	➜ sudo pure-pw useradd upload -u ftpuser -g ftpgroup -d /home/pi/FTP -m

再通过下面命令建立一个虚拟用户数据库：

1	➜ sudo pure-pw mkdb

最后，通过建立/etc/pure-ftpd/conf/PureDB文件的链接来定义一种认证方法，注意下面命令中的60只是一个演示值，实际使用的时候应当尽量缩小这个值。

1	➜ sudo ln -s /etc/pure-ftpd/conf/PureDB /etc/pure-ftpd/auth/60puredb

完成上述步骤以后，重新启动 Pure-FTPd 步骤：

1	➜ sudo service pure-ftpd restart

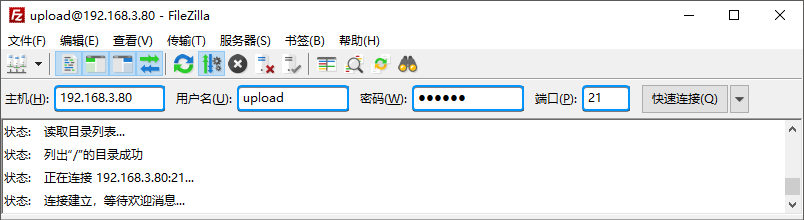

最后打开计算机上的 Filezilla 客户端工具，采用上面建立的虚拟用户upload连接至树莓派上搭建的 FTP 服务：

部署 Nginx Web 服务

在 Raspbian 终端里输入以下命令安装 Nginx 软件包：

1	➜ sudo apt install nginx

然后就可以使用如下命令启动 Web 服务器：

1
2
3

➜ sudo /etc/init.d/nginx start

[ ok ] Starting nginx (via systemctl): nginx.service.

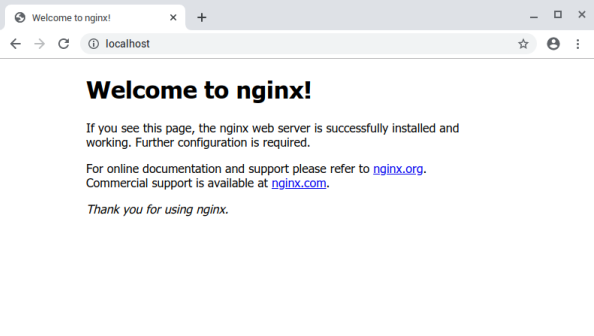

使用 Web 浏览器打开http://localhost/地址，即可以查看到如下 Nginx 欢迎页面：

默认情况下 Nginx 将主页放置在 Raspbian 的/var/www/html/index.nginx-debian.html文件内，可以根据需要编辑或者替换这个文件，也可以修改 Nginx 的配置文件/etc/nginx/sites-available/default里的root属性设置默认页面的位置。

server {
  listen 80 default_server;
  listen [::]:80 default_server;
  root /var/www/html;
  index index.html index.htm index.nginx-debian.html;
  server_name _;
  location / {
    try_files $uri $uri/ =404;
  }
}

crontab 定时任务命令

crontab命令用于配置计划任务，可以让计划命令或者脚本以固定间隔时间运行，包括root在内的每个用户都拥有自己的crontab命令空间。运行crontab -l命令可以在控制台列出当前保存的计划任务，在控制台输入crontab -e命令则可以编辑计划任务列表，下面的脚本用于在每天午夜运行backup.sh脚本：

   0 0 * * *  /home/pi/backup.sh
#  * * * * *  command to execute
#  ┬ ┬ ┬ ┬ ┬
#  │ │ │ │ │
#  │ │ │ │ │
#  │ │ │ │ └───── day of week (0 - 7) (0 to 6 are Sunday to Saturday, or use names; 7 is Sunday, the same as 0)
#  │ │ │ └────────── month (1 - 12)
#  │ │ └─────────────── day of month (1 - 31)
#  │ └──────────────────── hour (0 - 23)
#  └───────────────────────── min (0 - 59)

如果需要在 Raspbian 启动时运行某个命令，则计算任务列表中要采用@reboot代替时间和日期，例如下面命令会在 Raspbian 重新启动时，运行指定的 Python 脚本：

1 2	0 0 * * * /home/pi/backup.sh @reboot python /home/pi/myscript.py

如果希望 Raspbian 启动以后，在后台运行指定的命令，那么需要在命令最后添加一个空格以及一个&符号，如下所示：

1	@reboot python /home/pi/myscript.py &

rc.local 自启动文件

除了使用crontab命令启动定时任务以外，还可以将这些任务添加至/etc/rc.local自启动文件当中。

1	➜ sudo vim /etc/rc.local

必须使用root权限进行该文件的编辑，并且必须将自启动命令放置在exit 0语句的上方。

#!/bin/sh -e
#
# rc.local
#
# This script is executed at the end of each multiuser runlevel.
# Make sure that the script will "exit 0" on success or any other
# value on error.
#
# In order to enable or disable this script just change the execution
# bits.
#
# By default this script does nothing.

# Print the IP address
_IP=$(hostname -I) || true
if [ "$_IP" ]; then
  printf "My IP address is %s\n" "$_IP"
fi

# 自启动命令放置在这里

exit 0

如果自启动命令循环运行不退出，则必须在命令末尾添加＆符号，使其运行在单独的进程，而不至于阻塞 Raspbian 的启动过程。

1	python3 /home/pi/myscript.py &

此外，命令尽量采用绝对路径，例如/home/pi/myscript.py而非myscript.py。而且由于所有命令都会以root用户执行，这样可能会导致意外的行为，例如命令中通过mkdir创建的文件夹将会具有root权限，其它用户无法正常访问。

systemd 系统服务

systemd是 Linux 上的系统服务管理器，可以用于启动守护进程，如果需要让 Raspbian 启动时运行某个命令或者程序，就可以通过该命令将其添加为一项服务。

首先，为系统服务建立一个.service文件，例如myscript.service：

[Unit]
Description=My service
After=network.target

[Service]
ExecStart=/usr/bin/python3 -u main.py
WorkingDirectory=/home/pi/myscript
StandardOutput=inherit
StandardError=inherit
Restart=always
User=pi

[Install]
WantedBy=multi-user.target

上面的代码会在/home/pi/myscript工作目录下运行main.py脚本，将上述代码文件复制到/etc/systemd/system目录下面：

1	➜ sudo cp myscript.service /etc/systemd/system/myscript.service

复制完成以后就可以通过如下命令将其启动为一个系统服务：

1 2	➜ sudo systemctl start myscript.service // 将脚本启动为系统服务 ➜ sudo systemctl stop myscript.service // 停止将该脚本作为系统服务

如果启动和停止工作正常，就可以通过如下命令将该系统服务作为自启动任务之一：

1	sudo systemctl enable myscript.service

上面这个命令还可以用于重新启动服务，甚至是禁用其作为自启动项目。

基于 Python 的 gpiozero

树莓派基金会提供了开源 Python 库 gpiozero，以便于方便快捷的操作 GPIO 资源。

例如，使用 LED 对象上的on()、off()、toggle()、blink()方法可以方便的控制发光二极管的亮灭，下面代码假设发光二极管连接到了树莓派的 GPIO17 引脚上。

from gpiozero import LED
from time import sleep

led = LED(17)

while True:
    led.on()
    sleep(1)
    led.off()
    sleep(1)

利用 Button 对象提供的is_pressed、is_held属性，when_released、when_pressed 回调, wait_for_press()、wait_for_release()函数可以方便的使用按键，下面代码假设一个物理按键连接到了GPIO2引脚：

from gpiozero import Button
from time import sleep

button = Button(2)

while True:
    if button.is_pressed:
        print("Pressed")
    else:
        print("Released")
    sleep(1)

下面同时利用发光二极管和按键进行实验，三组代码最终呈现的效果都是等效的：

# 采用 is_pressed 属性的方式
from gpiozero import LED, Button

led = LED(17)
button = Button(2)

while True:
    if button.is_pressed:
        led.on()
    else:
        led.off()

# 采用 wait_for_press() 和 wait_for_release() 的方式
from gpiozero import LED, Button

led = LED(17)
button = Button(2)

while True:
    button.wait_for_press()
    led.on()
    button.wait_for_release()
    led.off()

# 采用 when_pressed 和 when_released 回调
from gpiozero import LED, Button

led = LED(17)
button = Button(2)

button.when_pressed = led.on
button.when_released = led.off

基于 C 的 wiringpi

wiringpi 是一款基于 GNU LGPL v3 许可证的 GPIO 接口库，从v2.52版本以后就已经对 Raspberry Pi 4B 提供了完善的支持，简单的通过下面命令可以快速的执行安装：

1
2
3

➜ cd /tmp
➜ wget https://project-downloads.drogon.net/wiringpi-latest.deb
➜ sudo dpkg -i wiringpi-latest.deb

安装完成后，执行如下命令测试安装是否正确：

➜ gpio -v
gpio version: 2.52
Copyright (c) 2012-2018 Gordon Henderson
This is free software with ABSOLUTELY NO WARRANTY.
For details type: gpio -warranty

Raspberry Pi Details:
  Type: Pi 4B, Revision: 01, Memory: 2048MB, Maker: Sony
  * Device tree is enabled.
  *--> Raspberry Pi 4 Model B Rev 1.1
  * This Raspberry Pi supports user-level GPIO access.


➜ gpio readall
 +-----+-----+---------+------+---+---Pi 4B--+---+------+---------+-----+-----+
 | BCM | wPi |   Name  | Mode | V | Physical | V | Mode | Name    | wPi | BCM |
 +-----+-----+---------+------+---+----++----+---+------+---------+-----+-----+
 |     |     |    3.3v |      |   |  1 || 2  |   |      | 5v      |     |     |
 |   2 |   8 |   SDA.1 |   IN | 1 |  3 || 4  |   |      | 5v      |     |     |
 |   3 |   9 |   SCL.1 |   IN | 1 |  5 || 6  |   |      | 0v      |     |     |
 |   4 |   7 | GPIO. 7 |   IN | 1 |  7 || 8  | 1 | IN   | TxD     | 15  | 14  |
 |     |     |      0v |      |   |  9 || 10 | 1 | IN   | RxD     | 16  | 15  |
 |  17 |   0 | GPIO. 0 |   IN | 0 | 11 || 12 | 0 | IN   | GPIO. 1 | 1   | 18  |
 |  27 |   2 | GPIO. 2 |   IN | 0 | 13 || 14 |   |      | 0v      |     |     |
 |  22 |   3 | GPIO. 3 |   IN | 0 | 15 || 16 | 0 | IN   | GPIO. 4 | 4   | 23  |
 |     |     |    3.3v |      |   | 17 || 18 | 0 | IN   | GPIO. 5 | 5   | 24  |
 |  10 |  12 |    MOSI |   IN | 0 | 19 || 20 |   |      | 0v      |     |     |
 |   9 |  13 |    MISO |   IN | 0 | 21 || 22 | 0 | IN   | GPIO. 6 | 6   | 25  |
 |  11 |  14 |    SCLK |   IN | 0 | 23 || 24 | 1 | IN   | CE0     | 10  | 8   |
 |     |     |      0v |      |   | 25 || 26 | 1 | IN   | CE1     | 11  | 7   |
 |   0 |  30 |   SDA.0 |   IN | 1 | 27 || 28 | 1 | IN   | SCL.0   | 31  | 1   |
 |   5 |  21 | GPIO.21 |   IN | 1 | 29 || 30 |   |      | 0v      |     |     |
 |   6 |  22 | GPIO.22 |   IN | 1 | 31 || 32 | 0 | IN   | GPIO.26 | 26  | 12  |
 |  13 |  23 | GPIO.23 |   IN | 0 | 33 || 34 |   |      | 0v      |     |     |
 |  19 |  24 | GPIO.24 |   IN | 0 | 35 || 36 | 0 | IN   | GPIO.27 | 27  | 16  |
 |  26 |  25 | GPIO.25 |   IN | 0 | 37 || 38 | 0 | IN   | GPIO.28 | 28  | 20  |
 |     |     |      0v |      |   | 39 || 40 | 0 | IN   | GPIO.29 | 29  | 21  |
 +-----+-----+---------+------+---+----++----+---+------+---------+-----+-----+
 | BCM | wPi |   Name  | Mode | V | Physical | V | Mode | Name    | wPi | BCM |
 +-----+-----+---------+------+---+---Pi 4B--+---+------+---------+-----+-----+

接下来采用 C 语言编写一个可以通过控制 GPIO 来实现 LED 闪烁的程序：

#include <wiringPi.h>

int main (void)
{
  wiringPiSetup () ;
  pinMode (0, OUTPUT) ;

  for (;;)
  {
    digitalWrite (0, HIGH) ; delay (500) ;
    digitalWrite (0,  LOW) ; delay (500) ;
  }

  return 0 ;
}

然后采用 Raspbian 上提供的 GCC 进行编译与运行：

1 2	➜ gcc -Wall -o blink blink.c -lwiringPi ➜ sudo ./blink

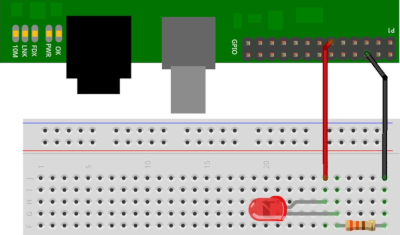

然后将树莓派 GPIO 端口（第 11 位物理引脚，也即BCM pin 17）通过一枚330Ω电阻与一枚5mm的 LED 发光二极管连接，就可以看到 LED 每间隔 1 秒进行闪烁。

安装 dlib & face_recognition

使用如下命令安装所需的依赖库。

➜ sudo apt-get install build-essential cmake gfortran git wget curl graphicsmagick libgraphicsmagick1-dev libatlas-dev libavcodec-dev libavformat-dev  libgtk2.0-dev libjpeg-dev liblapack-dev libswscale-dev pkg-config python3-dev python3-numpy python3-pip zip

➜ sudo apt-get install libboost-all-dev   # 必须单独安装

➜ sudo apt-get clean

如果你正在使用相机，还需要安装 Python 库picamera以及数组支持。

1 2	➜ sudo apt-get install python3-picamera ➜ sudo pip3 install --upgrade picamera[array]

临时设置更大的swap文件尺寸，防止编译dlib编译时由于存储空间有限而导致失败。

➜ sudo vim /etc/dphys-swapfile

< change CONF_SWAPSIZE=100 to CONF_SWAPSIZE=1024 >

➜ sudo /etc/init.d/dphys-swapfile restart

下载和安装dlib19.6：

➜ mkdir -p dlib
➜ git clone -b 'v19.6' --single-branch https://github.com/davisking/dlib.git dlib/
➜ cd ./dlib
➜ sudo python3 setup.py install --compiler-flags "-mfpu=neon"

安装face_recognition：

1	➜ sudo pip3 install face_recognition

完成dlib的安装以后，恢复swap文件尺寸为默认值。

➜ sudo vim /etc/dphys-swapfile

< change CONF_SWAPSIZE=1024 to CONF_SWAPSIZE=100 >

➜ sudo /etc/init.d/dphys-swapfile restart

下载face_recognition示例代码：

1
2
3

➜ git clone --single-branch https://github.com/ageitgey/face_recognition.git
➜ cd ./face_recognition/examples
➜ python3 facerec_on_raspberry_pi.py

注意：执行example下的示例代码之前，如果使用的是板载 CSI 接口摄像头，则必须执行sudo raspi-config打开树莓派软件配置工具，依次选择【Interfacing Options -> P1 Camera】使能该摄像头。

如果需要使用桌面 GUI，则还需要再安装 PIXEL：

1	➜ sudo apt-get install --no-install-recommends xserver-xorg xinit raspberrypi-ui-mods

安装 OpenCV 3.4.9

本小节详细记录了在 树莓派 4B 上源码编译安装opencv 3.4.9和opencv_contrib-3.4.9的完整步骤。

安装科学计算库 numpy

1	➜ sudo pip3 install numpy

将根目录扩大至整个 SD 卡

本步骤会将系统根目录扩展至整个存储卡，充分利用其存储空间，否则可能会导致后续命令执行出现卡死。

1	➜ sudo raspi-config

选择【7 Advanced Options】以后，再选择【A1 Expand Filesystem...】确认将 Raspbian 文件系统扩展至全部的存储卡空间。

完成设置以后，重启 RaspberryPi 4B；

1	➜ sudo reboot

注意：采用 NOOBS 方式安装的 Raspbian 已经默认将文件系统扩展至全部空间，因此可以跳过本步骤。

安装 OpenCV 第三方依赖

➜ sudo apt-get install build-essential git cmake pkg-config -y
➜ sudo apt-get install libjpeg8-dev -y
➜ sudo apt-get install libtiff5-dev -y
➜ sudo apt-get install libjasper-dev -y
➜ sudo apt-get install libpng12-dev -y

➜ sudo apt-get install libavcodec-dev libavformat-dev libswscale-dev libv4l-dev -y

➜ sudo apt-get install libgtk2.0-dev -y
➜ sudo apt-get install libatlas-base-dev gfortran -y

下载 OpenCV

从官方 Github 仓库下载 OpenCV 以及额外的 OpenCV Contrib 源码包至/home/pi/Downloads。

➜ cd /home/pi/Downloads

wget https://github.com/opencv/opencv/archive/3.4.9.zip
wget https://github.com/opencv/opencv_contrib/archive/3.4.9.zip

配置 CMake

建立 build 目录

1
2
3

➜ cd /home/pi/Downloads/opencv-3.4.9
➜ mkdir build
➜ cd build

➜ cmake -D CMAKE_BUILD_TYPE=RELEASE -D CMAKE_INSTALL_PREFIX=/usr/local -D INSTALL_C_EXAMPLES=ON -D INSTALL_PYTHON_EXAMPLES=ON -D OPENCV_EXTRA_MODULES_PATH=/home/pi/Downloads/opencv_contrib-3.4.9/modules -D BUILD_EXAMPLES=ON -D WITH_LIBV4L=ON PYTHON3_EXECUTABLE=/usr/bin/python3.5 PYTHON_INCLUDE_DIR=/usr/include/python3.5 PYTHON_LIBRARY=/usr/lib/arm-linux-gnueabihf/libpython3.5m.so PYTHON3_NUMPY_INCLUDE_DIRS=/home/pi/.local/lib/python3.5/site-packages/numpy/core/include ..

开始编译

执行 make 命令对源码包进行编译：

1 2	➜ cd /home/pi/Downloads/opencv-3.4.9/build ➜ sudo make

执行 make install 安装编译程序：

1	➜ sudo make install

解决 .i 文件依赖

由于 Raspberry Pi 4B 上编译opencv 3.4.9以及opencv_contrib-3.4.9的依赖过程当中，由于国内网络屏蔽造成的部分.i文件无法正常下载，而在执行sudo make install命令时出现~/opencv_contrib/modules/xfeatures2d/src/boostdesc.cpp:673:20: fatal error: boostdesc_bgm.i: No such file or directory等一系列错误信息。

通过打开/home/pi/Downloads/opencv/build目录（即源码编译后的二进制文件所在目录）下的CMakeDownloadLog.txt日志文件，搜索如下缺失的.i文件名称：

boostdesc_bgm.i
boostdesc_lbgm.i
boostdesc_bgm_bi.i
boostdesc_bgm_hd.i

boostdesc_binboost_064.i
boostdesc_binboost_128.i
boostdesc_binboost_256.i

vgg_generated_48.i
vgg_generated_64.i
vgg_generated_80.i
vgg_generated_120.i

解决办法是找到对应的下载地址，完成下载后将其拷贝至/home/pi/Downloads/opencv_contrib-3.4.9/modules/xfeatures2d/src目录下面，重新执行sudo make install即可解决报错问题。

注意：上述.i依赖文件已经全部放入笔者 Github 里面的 raspberry-pi-opencv-patch 项目下面，可以直接下载使用，适用于opencv 3.4.9和opencv_contrib-3.4.9版本的编译。

解决 .hpp 头文件路径错误

对于在执行sudo make install命令过程当中，出现的无法找到cuda.hpp、xfeatures2d.hpp、nonfree.hpp头文件的情况，只需要用文件查找命令，在opencv_contrib-3.4.9目录下查找这些文件所在的路径：

1	➜ find -name "xxx.hpp"

然后将上述头文件所在的/home/...路径名，添加至报错的.cpp源代码文件的#include预包含指令里面，即可以解决问题。

验证安装结果

进入python3命令行模式，并进行如下操作验证安装是否成功。

➜ python3
Python 3.7.3 (default, Dec 20 2019, 18:57:59)
[GCC 8.3.0] on linux
Type "help", "copyright", "credits" or "license" for more information.

>>> import cv2
>>> cv2.__version__
'3.4.9'

pybluez 蓝牙操作

安装pybluez以及其所依赖的蓝牙协议栈bluez和库文件libbluetooth-dev。

1 2	➜ sudo apt-get install bluez libbluetooth-dev ➜ sudo pip3 install pybluez

修改bluetooth.service配置文件为如下内容:

1	➜ sudo vim /lib/systemd/system/bluetooth.service

[Unit]
Description=Bluetooth service
Documentation=man:bluetoothd(8)
ConditionPathIsDirectory=/sys/class/bluetooth

[Service]
Type=dbus
BusName=org.bluez
# 修改如下 2 行
ExecStart=/usr/lib/bluetooth/bluetoothd -C -E
ExecStartPost=/usr/bin/sdptool add SP
NotifyAccess=main
#WatchdogSec=10
#Restart=on-failure
CapabilityBoundingSet=CAP_NET_ADMIN CAP_NET_BIND_SERVICE
LimitNPROC=1
ProtectHome=true
ProtectSystem=full

[Install]
WantedBy=bluetooth.target
Alias=dbus-org.bluez.service

重新启动 Raspberry Pi 使设置生效，然后选择 Raspbian 系统右下方蓝牙菜单上的【Make Discoverable】让设备蓝牙处于可查找状态，然后采用sudo权限运行如下的示例程序sudo python3 rfcomm-server.py。注意这里必须以sudo权限运行程序，否则会报出下面错误信息：

Traceback (most recent call last):
  File "/home/pi/.local/lib/python3.7/site-packages/bluetooth/bluez.py", line 273, in advertise_service
    protocols)
_bluetooth.error: (13, 'Permission denied')

During handling of the above exception, another exception occurred:

Traceback (most recent call last):
  File "rfcomm-server.py", line 22, in <module>
    profiles=[bluetooth.SERIAL_PORT_PROFILE],
  File "/home/pi/.local/lib/python3.7/site-packages/bluetooth/bluez.py", line 275, in advertise_service
    raise BluetoothError (*e.args)
bluetooth.btcommon.BluetoothError: [Errno 13] Permission denied

如果树莓派无法与手机建立蓝牙音频连接，则需要执行如下操作解决：

1 2	➜ sudo apt-get install pulseaudio-module-bluetooth ➜ pactl load-module module-bluetooth-discover

如果工作依然不正常，则再执行如下命令重新启动pulseaudio：

1 2	➜ pulseaudio -k ➜ pulseaudio -D

rfcomm-server.py

import bluetooth

server_sock = bluetooth.BluetoothSocket(bluetooth.RFCOMM)
server_sock.bind(("", bluetooth.PORT_ANY))
server_sock.listen(1)

port = server_sock.getsockname()[1]

uuid = "94f39d29-7d6d-437d-973b-fba39e49d4ee"

bluetooth.advertise_service(server_sock, "SampleServer", service_id=uuid,
                            service_classes=[uuid, bluetooth.SERIAL_PORT_CLASS],
                            profiles=[bluetooth.SERIAL_PORT_PROFILE],
                            # protocols=[bluetooth.OBEX_UUID]
                            )

print("Waiting for connection on RFCOMM channel", port)

client_sock, client_info = server_sock.accept()
print("Accepted connection from", client_info)

try:
    while True:
        data = client_sock.recv(1024)
        if not data:
            break
        print("Received", data)
        client_sock.send(data);
except OSError:
    pass

print("Disconnected.")

client_sock.close()
server_sock.close()
print("All done.")

rfcomm-client.py

import sys
import bluetooth

addr = None

if len(sys.argv) < 2:
    print("No device specified. Searching all nearby bluetooth devices for "
          "the SampleServer service...")
else:
    addr = sys.argv[1]
    print("Searching for SampleServer on {}...".format(addr))

# search for the SampleServer service
uuid = "94f39d29-7d6d-437d-973b-fba39e49d4ee"
service_matches = bluetooth.find_service(uuid=uuid, address=addr)

if len(service_matches) == 0:
    print("Couldn't find the SampleServer service.")
    sys.exit(0)

first_match = service_matches[0]
port = first_match["port"]
name = first_match["name"]
host = first_match["host"]

print("Connecting to \"{}\" on {}".format(name, host))

# Create the client socket
sock = bluetooth.BluetoothSocket(bluetooth.RFCOMM)
sock.connect((host, port))

print("Connected. Type something...")
while True:
    data = input()
    if not data:
        break
    sock.send(data)

sock.close()

玩转 Raspberry Pi 4B 开源硬件

http://www.uinio.com/Embedded/RaspberryPi/

作者

Hank

发布于

2020-05-18

更新于

2020-11-27

许可协议

#MCU

玩转 Raspberry Pi 4B 开源硬件

板载资源

系统安装

NOOBS

镜像安装

更换软件源

工具安装

安装与升级

GPIO 详解

config.txt 启动配置

raspi-config 管理

配置触摸屏分辨率

最佳桌面显示配置

基础颜色

显示设置

面板首选项

处理显示器黑边

禁止屏幕休眠

禁用图形界面休眠

禁用命令行休眠

连接隐藏 SSID 的 WiFi

安装 VSCode 编辑器

Qt 安装与编译

Qt 5.14.2

Qt Creator 4.12.1

获取设备 IP

设置静态 IP

VNC 远程桌面

SSH 连接会话

scp 远程拷贝命令

rsync 文件同步命令

SSHFS 文件系统

Samba 文件共享

Windows ➜ Raspbian

Raspbian ➜ Windows

NFS 网络文件系统

搭建 FTP 服务

部署 Nginx Web 服务

crontab 定时任务命令

rc.local 自启动文件

systemd 系统服务

基于 Python 的 gpiozero

基于 C 的 wiringpi

安装 dlib & face_recognition

安装 OpenCV 3.4.9

安装科学计算库 numpy

将根目录扩大至整个 SD 卡

安装 OpenCV 第三方依赖

下载 OpenCV

配置 CMake

开始编译

解决 .i 文件依赖

解决 .hpp 头文件路径错误

验证安装结果

pybluez 蓝牙操作

rfcomm-server.py

rfcomm-client.py

作者

发布于

更新于

许可协议

目录

分类

最新文章

标签
