大话 SDRAM 和 DDR 动态随机存取存储器

联合电子设备工程委员会（JEDEC [ˈdʒeɪ dɛk]，Joint Electron Device Engineering Council）是一个全球性的微电子行业标准制定组织，由其推出的各类半导体存储标准广为人知，例如：双倍速率 SDRAM（DDR，Double Data Rate）、低功耗双倍速率 SDRAM（LPDDR， Low Power DDR）、高带宽内存（HBM，High Bandwidth Memory）、嵌入式多媒体卡（e.MMC，Embedded Multi Media Card）、通用闪存（UFS， Universal Flash Storage）、固态硬盘（SSD，Solid State Drive），本文主要讨论 DDR 与 LPDDR 内存颗粒相关的原理、引脚定义，以及对应的 PCB 布线规范。

最早推出的单数据率（SDR，Single Data Rate）类型 SDRAM 只能够在时钟信号的上升沿传递数据，而后续问世的 DDR1 则可以同时工作在时钟信号的上升沿与下降沿，从而在相同的时钟频率下实现了双倍的传输效率；而在 DDR2 又引入了 4 位预取（Prefetch）机制，后续的 DDR3 进一步将预取宽度提升至 8 位，并且为 命令/地址线 引入了全新的 Fly-by 拓扑（之前版本采用 T 型 拓扑），优化信号走线的同时降低时钟偏移。DDR4 则着重于 Bank Group 提升寻址效率，最新的 DDR5 则增加了 PMIC 电源管理（集成多通道降压 Buck 和 LDO）以及 I³C 串行通信总线（即增强型 I²C 总线），同时预取宽度提升至 16 位，并且内置 ECC 错误校验。

Memory 存储器种类

随机存取存储器（RAM，Random Access Memory）是一种能够高速随机存取数据的易失性存储器，可以将其具体划分为如下两种类型：

1. 静态随机存取存储器（SRAM，Static RAM）依靠晶体管组成的双稳态触发器来存储比特位，通常集成在芯片内部作为高速缓存使用；
2. 动态随机存取存储器（DRAM，Dynamic RAM）需要通过不断刷新充电来维持数据，广泛运用于 SoC 芯片与低速存储器（例如 NAND Flash）之间作为数据传输的桥梁；

同步动态随机存取存储器（SDRAM，Synchronous DRAM）则在上述 DRAM 存储器的基础上引入了时钟同步机制，依次发展出下面两种类型：

1. 单倍速率 SDRAM（SDR，Single Data Rate SDRAM）：只能在时钟信号的 上升沿 传输一次数据；
2. 双倍速率 SDRAM（DDR，Double Data Rate SDRAM）：可以在时钟信号的 上升沿 和 下降沿 各传递一次数据；

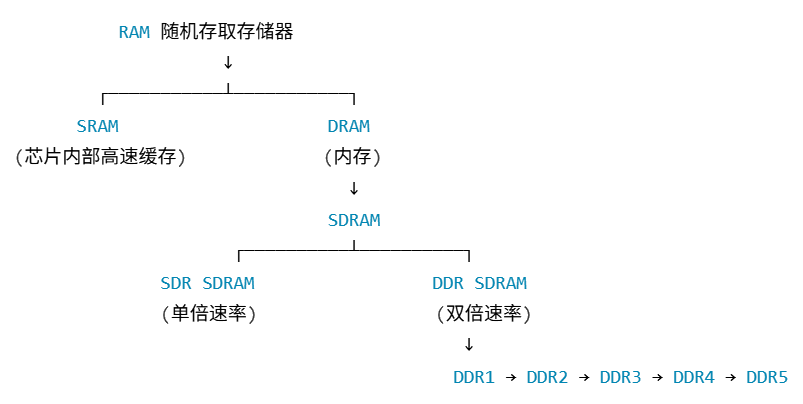

接下来，我们将上述繁琐的存储器种类划分，简明直观的总结为下面的示意图：

DDR 版本发展脉络

这里的表格统计了内存颗粒从 SDRAM 发展到 DDR1、DDR2、DDR3、DDR4、DDR5 的时间脉络：

版本	时间	总线频率	传输速率	工作电压	拓扑	预取位数	Bank 数量	Bank Group
SDRAM	1993 年	100~166 MHz	100~166 MT/s	3.3V	T 型	1n	4	无
DDR1	2000 年	133~200 MHz	266~400 MT/s	2.5V	T 型	2n	4	无
DDR2	2003 年	266~400 MHz	533~800 MT/s	1.8V	T 型	4n	4~8	无
DDR3	2007 年	533~800 MHz	1066~1600 MT/s	1.5V	Fly-by 型	8n	8~16	无
DDR4	2014 年	1066~1600 MHz	2133~3200 MT/s	1.2V	Fly-by 型	8n	16	4 组
DDR5	2019 年	1600~3200 MHz	3200~6400 MT/s	1.1V	Fly-by 型	16n	32	8 组

注意：预取位数（Prefetch）：是指一次读操作，能够从存储阵列当中读取到多少个数据位。

数据位宽 Data Width

位宽（Data Width）是指一枚 DDR 存储颗粒，单次能够并行传输的二进制位数（通常与 DQ 引脚的总数相匹配），DDR 硬件设计的基本原则是片上 DDR 存储颗粒的位宽与颗粒数量的乘积，必须等于 SoC 内存控制器的位宽：

\[ 单颗粒位宽 \times 颗粒数量 = SoC 内存控制器的物理位宽 \]

例如对于一个拥有 64 bit 位宽的 SoC 控制器，其对应的存储颗粒可以按照如下方式进行搭配（在不考虑多存储颗粒封装的 LPDDR4 与 LPDDR5 情况下）：

\[ \begin{align} &8 颗 \times 单颗 8 位 = 64 位 \\ &4 颗 \times 单颗 16 位 = 64 位 \end{align} \]

注意：JEDEC 标准化组织使用 Rank（中文翻译为排列）来指代共享相同 地址、时钟、命令控制 总线的一组 DRAM 颗粒集合，其能够提供 SoC 内存控制器一次通信所需的全部数据位宽（通常为 64 位）。简而言之，一个 Rank 就是一套完整的内存数据位宽，即 SoC 内存控制器一次操作的数据抓取量。

JEDEC 系列标准

JESD79‑3/4/5 标准当中定义的 DDR3、DDR4、DDR5 单个存储颗粒的标准位宽有 x4、x8、x16 三种，而在后续推出的 JESD209‑4/5 标准当中，通过将多个存储颗粒封装在单枚芯片里，使得 LPDDR4 和 LPDDR5 单颗芯片的位宽能够达到 x32 和 x64 位。这里的 JESD（JEDEC Standard）是由联合电子设备工程委员会（JEDEC，Joint Electron Device Engineering Council）发布的标准文件编号前缀，该系列标准与 DDR 技术代际的对应关系如下面表格所示：

JESD 标准编号	涉及的 DDR 技术代际
JESD79‑3	DDR3 SDRAM
JESD79‑4	DDR4 SDRAM
JESD79‑5	DDR5 SDRAM
JESD209‑4	LPDDR4 和 LPDDR4X
JESD209‑5	LPDDR5 和 LPDDR5X

除此之外，JEDEC 组织还推出有涉及 Flash 存储器技术的一系列标准：

JESD 标准编号	涉及的存储器技术
JESD84	eMMC 系列规范（eMMC4.5、eMMC5.0、eMMC5.1）
JESD216	SPI/QSPI/OSPI/xSPI NOR Flash 系列闪存规范

以及涉及高速 ADC 与 DAC 转换器件的 JESD204 系列高速串行接口技术标准（用于替代传统 CMOS 单端和 LVDS 差分并行接口技术）：

JESD 标准编号	传输速率
JESD204A	3.125 Gbps
JESD204B	12.5 Gbps
JESD204C	32 Gbps

注意：联合电子设备工程委员会（JEDEC，Joint Electron Device Engineering Council）是一个总部位于美国的跨国性半导体标准组织。

DRAM 基本电路结构

动态随机存取存储器（DRAM，Dynamic Random Access Memory）的最小存储单元由 1 个晶体管 Transistor（通常采用 NMOS）与 1 个电容 Capacitor（存储电荷时为 1，没有电荷时为 0）构成，因而被称为 1T1S 结构。

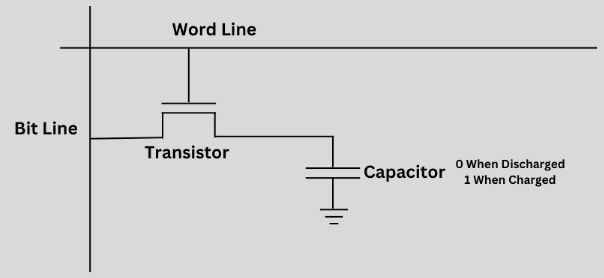

当电容器存储电荷的时候，表达的就是高电平 1；而当电容器没有存储电荷的时候，表达的则是低电平 0：

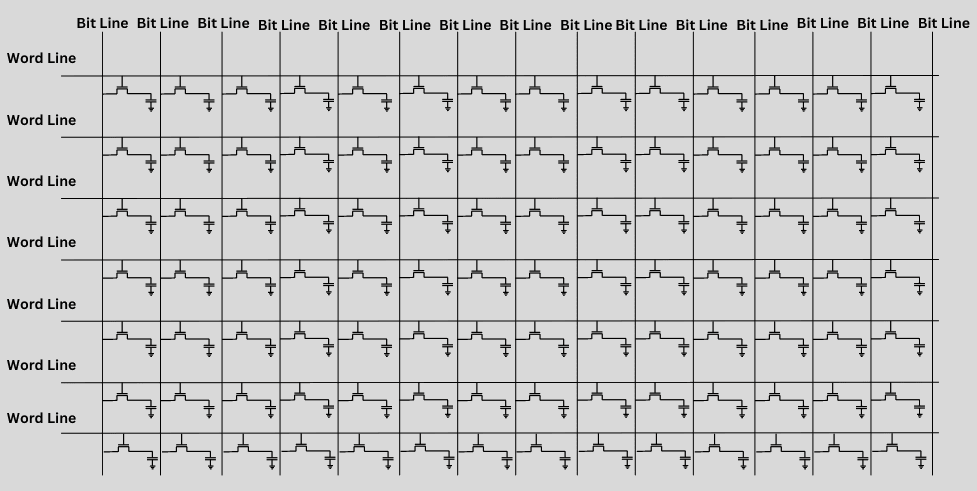

将海量的 1T1C 单元电路排列成由 行 Row 和 列 Column 组成的二维矩阵（如下图所示），其中横向控制线称为 字线（Word Line），连接到一整行晶体管的栅极，用于控制电荷的充放。而列数据线称为 位线（Bit Line），连接到每一个列的电容器，负责提供充放电荷的流入流出路径：

Bank 与 Bank Group

把由 1T1C 单元组成的二维矩阵，拆解为多个独立的小型阵列就称为存储体（Bank），每一个 Bank 都可以被独立的激活、读写、预充、刷新，并且能够进行并行操作，从而降低读写延迟，提升通信带宽。

总结一下，DRAM 存储器（SDRAM 和 DDR1/2/3）由多个 Bank 组成，每个 Bank 进一步由 1T1C 存储单元所构成的行列矩阵结构组成，其寻址层级依次为：

逻辑体（Bank）→ 行（Row）→ 列（Column）

SDRAM 和 DDR1/2/3 的传输频率和速率相对比较低，Bank 层的并行操作已经能够满足要求。然而传输频率和速率更高的 DDR4/5，面对更大的数据吞吐量，就需要进一步将多个 Bank 划分为存储体组（Bank Group），从而规避存储单元的读写等待延迟，并且让内存控制器获得更多的并行操作通道，同时能够配合更高的预取宽度：

• DDR4：拥有 4 个存储体组 Bank Group（每组由 4 个存储体 Bank 组成，总共 16 个 Bank）；
• DDR5：拥有 8 个存储体组 Bank Group（每组由 4 个存储体 Bank 组成，总共 32 个 Bank）；

相应的，DDR4/5 的寻址层级依次调整为如下的形式：

逻辑体组（Bank Group）→ 逻辑体（Bank）→ 行（Row）→ 列（Column）

注意：存储体组（Bank Group）能够避免单个 Bank 序列操作带来的延迟瓶颈，通过创建能够并行工作的独立子单元，使得内存控制器能够更加灵活高效的执行读写任务，减少因时序等待而产生的空闲时间，最大化内存总线的利用率和整体有效带宽。

SDRAM 与 DDR 的区别

经过数年的发展，内存经历了从同步动态随机存储器（SDRAM，Synchronous Dynamic Random Access Memory）到双倍数据率同步动态随机存储器（DDR，Double Data Rate Synchronous Dynamic Random Access Memory）的发展历程：

1. 同步动态随机存储 SDRAM 名称当中的同步 Synchronous 是指其需要跟随来源于 SoC 内存控制器的外部时钟进行工作，而动态 Dynamic 表示的是由于 1T1C 结构当中电容需要不断刷新保持电荷，而随机寻址 Random Access 则表示可以随时进行任意地址访问。传统的 SDRAM 只能够在时钟信号的 上升沿 传递数据（1 个时钟周期只能传递 1 次数据），如下图所示：

2. DDR 在本质上也属于 SDRAM 的一种，但是两者区别主要在于其命名中的双倍数据速率（Double Data Rate）表示其可以同时在时钟信号的 上升沿 和 下降沿 进行数据传递（1 个时钟周期可以传递 2 次数据），从而有效提升了数据传输的效率，如下图所示：

如何进行读/写/刷新操作

读出操作

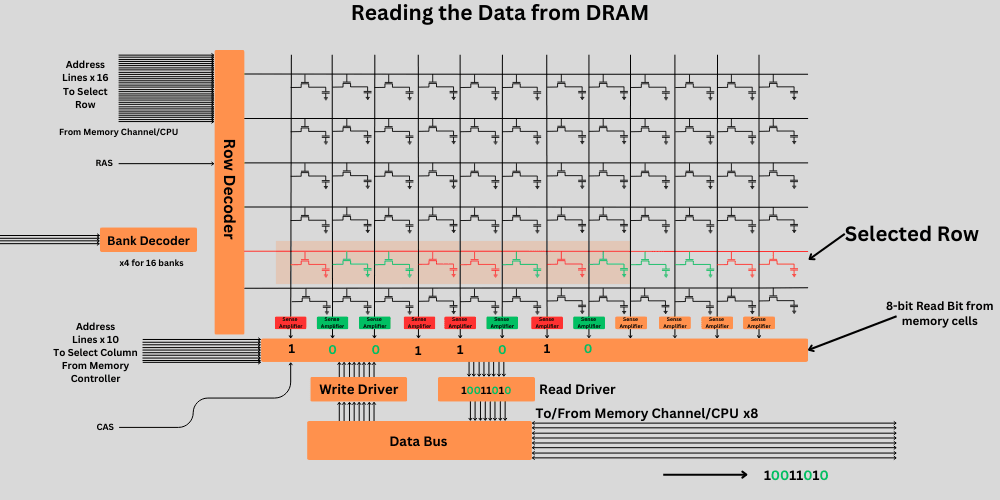

读取数据是一个多步骤过程。内存控制器会发送 Bank 地址、行地址、列地址 相关的信息，具体流程可以参考下面的示意图以及后续的文字描述：

1. 首先，SoC 发送读命令给 DRAM 存储器，其中前 5 个比特位用于从 Bank Group 当中选取指定的 Bank；
2. 然后，该 Bank 内部所有字线全部被关闭（即关闭 NMOS 晶体管），断开电容的充放电路径；同时 Bank 内部所有位线预充电至满电容电压的约一半（假设电容充电至 1V 代表逻辑 1，放电至 0V 代表逻辑 0，那么这里就预充电至 0.5V）；
3. 接着，发送 16 位 行地址 激活指定行，当该行的存储单元被激活之后，便会向位线输出微弱电流，例如该行的某颗电容处于 1V 满电荷状态，电荷就会顺着位线进入感应放大器（Sense Amplifier）进行电平检测，进而判断出逻辑值 0 或者 1；
4. 最后，感应放大器的判断结果会传递给读驱动器（Read Driver），此时会将 8 条位线连接到读驱动器的 8 条线路，进而传递给 SoC（由于读操作会损耗电容当中存储的电荷，如果需要保持数据，就需要通过刷新操作补充电容当中的电荷）；

写入操作

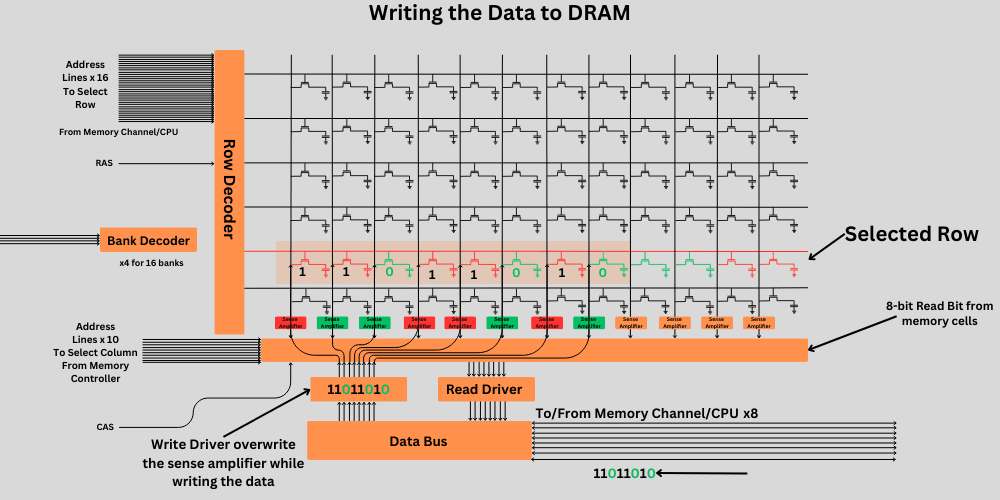

执行写入操作的时候，SoC 会通过内存控制器将待写入的数据提前放置到数据总线，然后开启下面示意图所展示的一系列操作：

1. 执行写入操作时，内存控制器（Memory Controller）通过地址总线给出地址信息（包含待写入的 行地址 与 列地址）；
2. 接下来，关闭指定 Bank 对应行的 NMOS 晶体管，隔离电容的充放电路径，同时将全部位线预充电至 0.5V（感应放大器会根据电容的电荷存储状态，将位线设置到合适的电压）；此时如果需要让新数据覆盖旧数据，内存控制器就会发出写使能（Write Enable）信号，通过行地址选通信号 RAS 激活目标行，并在位线完成预充电之后，将列地址送入到 SoC 内存控制器；
3. 内存控制器会将指定的 8 条位线，连接到写驱动器（Write Driver），此时写入驱动器里已经事先准备好了 8 位待写数据。写驱动器的驱动能力远远强于感应放大器，所以能够轻松覆盖指定行列所对应的 1T1S 存储单元数据。此时 WE 写使能信号会被拉低置为 0，表示正式开始写入操作，接着数据总线上待命的数据就会被锁存，并且写入到指定地址的 DRAM 存储单元当中；

前述的读出和写入操作，都需要一个固定的时钟信号来协调同步，所以 行地址选通（RAS Row Address Strobe）、列地址选通（CAS，Column Address Strobe）、写入使能（WE，Write Enable）等控制信号的时序必须严格对齐（除此之外，其它的控制信号还有片选 CS、时钟 CK、数据掩码 DM、输出使能 OE、刷新 REF、预充电 PRE 等等）。

注意：对存储单元某一行执行完读写操作之后，必须要进行行预充电（Row Precharge），从而关闭当前行，防止残留电荷与新的电荷发生叠加损坏数据，并且重置感应放大器内部的比较电压。本质就是把当前已经激活的行撤销掉激活，从而让出通道资源给后续新行的访问。

刷新操作

刷新操作是读写周期当中，需要重复执行的关键操作，该操作主要围绕感应放大器来进行（JEDEC 规范明确每一个逻辑行，必须在 64ms 时间窗口内至少完成 1 次刷新，避免电容漏电导致数据丢失）：

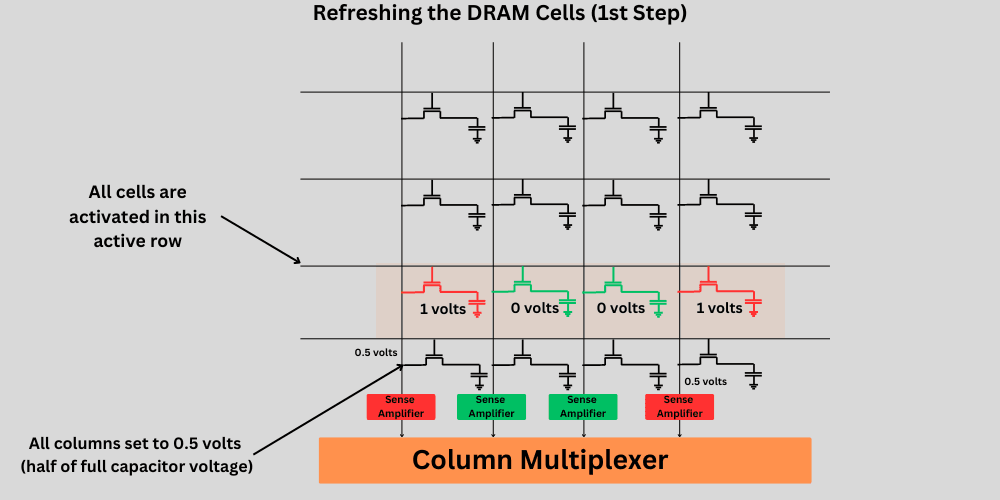

第一步：通过字线激活指定行，导通该行所有存储单元的 NMOS 晶体管，随后将位线电压设定为满电容电压的一半（例如 0.5V），此时存储单元内的 NMOS 晶体管会根据两端电压差，允许电容中存储的电荷双向流动；

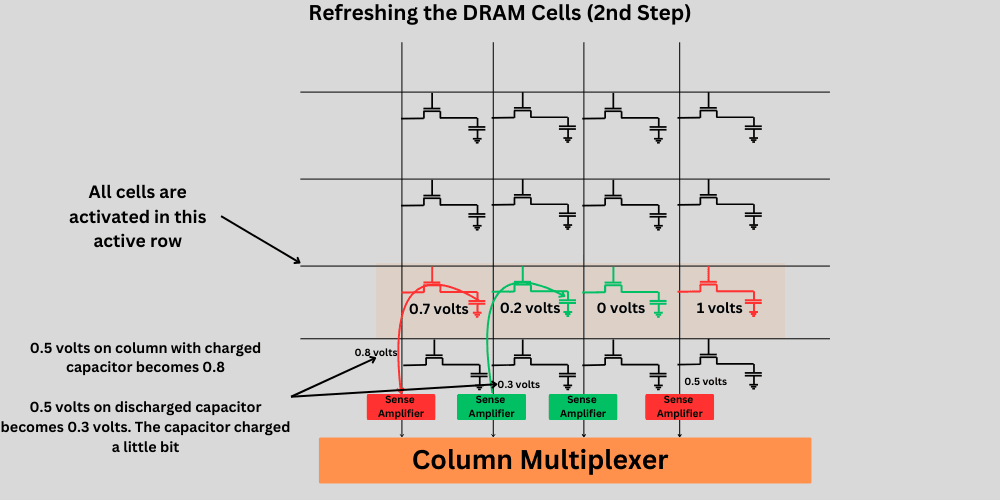

第二步：检测已经预置为 0.5V 的位线电压变化，若某一列位线上 1T1S 存储单元的电容存在 1V 满电荷，该电容就会向外泄放少量电流，使得位线的电压小幅抬升。此时感应放大器就会根据这个电压变化，判定存储单元保存的逻辑值是 0 还是 1；

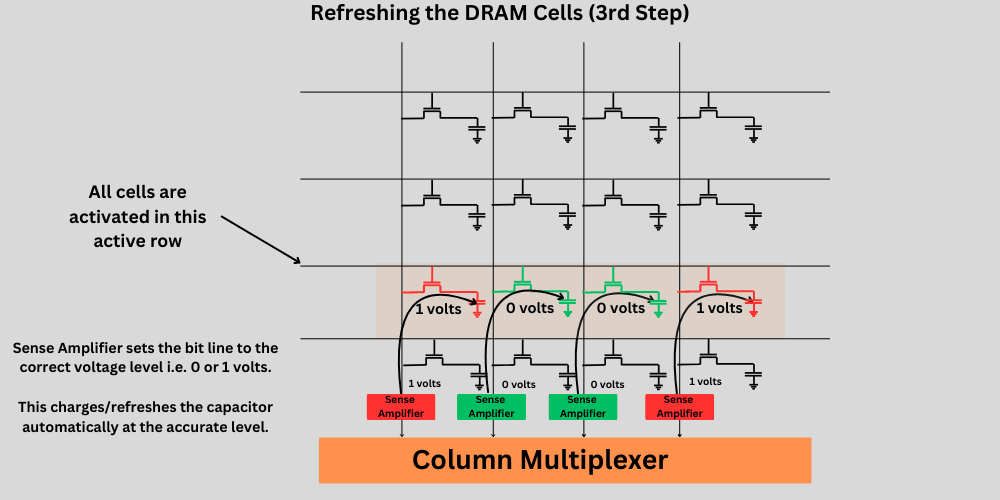

第三步：将位线调整为标准电平（0V 或者 1V），将 1T1S 存储单元的充电至对应的标准电平，完成之后就关闭该行的选通，单次刷新流程结束；

注意：对存储单元执行读取操作之后，必须进行刷新操作。因为感应放大器判断逻辑值的时候，会损耗一部分电容当中保存的电荷，因而读取操作之后必须通过刷新操作，从而使其继续保持原有的逻辑电平状态。

总线拓扑 T 型 与 Fly-by

数据总线与地址/命令/控制总线的物理连接拓扑结构，可以具体划分为如下三种类型：

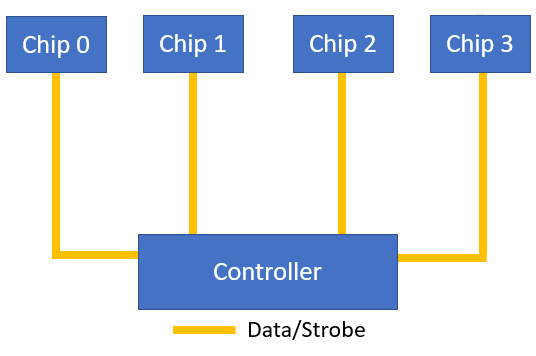

1. 点对点拓扑：每颗存储颗粒都拥有独立的传输通道，控制器与颗粒之间一对一连接，不会共享总线资源，例如下面示意图中的黄色传输线（这种拓扑结构只针对 DQ / DQS / DM 这类数据信号线，并不是指代 DDR 布线的整体拓扑结构）：

2. Fly-by 菊花链串联拓扑：多颗存储颗粒使用一条直线串联到底，Fly-by 属于一种比较特殊的菊花链（Daisy Chain）拓扑结构，其必须通过 40Ω ~ 60Ω 终端电阻（VTT，Voltage Termination）来吸收末端反射 \(VTT = 终端匹配电压 = \frac{VDDQ}{2}\)；（例如下面示意图中的黄色传输线，通常只针对 DDR 颗粒之间的共享信号，例如 A0 ~ A17 地址线，CK_t/CK_c 差分时钟线，RAS/CAS/WE/CS 等命令控制线）：

注意：JEDEC 组织官方将 数据队列 DQ0 ~ DQ7、数据掩码 DM、数据总线反转 DBI_n 形成的信号线分组称为 数据字节通道（Data Bytelane）。

1. 双 T 型拓扑：低速率 DDR3 以及更早之前的 DDR2 都采取了这种拓扑结构，内存控制器的地址/命令控制信号会先进入到第 1 个 T 型节点，划分为两路走线之后，再在第 2 个 T 型节点继续被划分为两路（上面示意图里的绿色传输线就采用这种方式），这种方式最大可以支持到 \(2^N\) 个存储颗粒的连接（其中 N 为分支次数）。

注意：数据线 DQ、DQS、DM 作为高速双向信号，必须严格遵循点对点连接。而对于 地址、时钟、命令控制 相关的信号，DDR1/2 和 DDR3 1066/1333 采用的是 T 型多分支拓扑，而 DDR3 1600 和 DDR4/5 则必须使用 Fly-by 菊花链串联拓扑。

内存颗粒的 FBGA 封装

DDR3、DDR4、DDR5 内存颗粒普遍采用 0.8mm 球间距的 FBGA 封装，传统球栅阵列（BGA，Ball Grid Array）封装的焊球间距‌通常为 1mm ~ 1.27mm，焊球直径通常为 ‌0.3mm ~ 0.5mm；DDR 内存颗粒采用的细间距球栅阵列（FBGA，Fine-Pitch Ball Grid Array）封装则是在传统 BGA 封装基础之上，进一步缩小了焊球的直径与间距（焊球间距‌缩小到 0.5mm ~ 0.8mm，焊球直径降低到 ‌0.2mm ~ 0.3mm），其中 FBGA-78 和 FBGA-96 是各大内存厂商比较常用的两种封装规格：

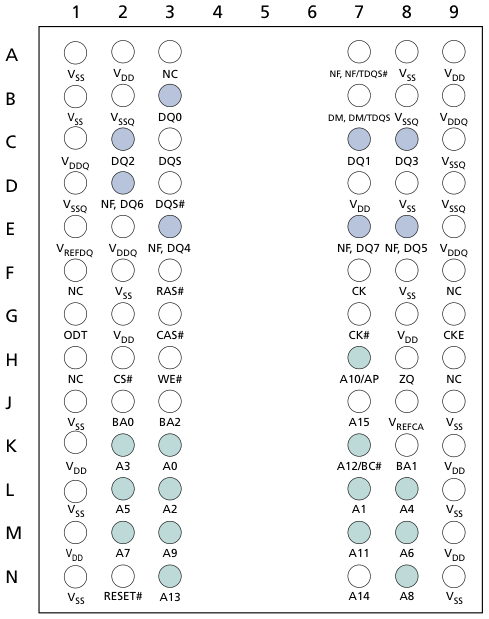

• FBGA-78 封装：广泛运用于 x4 和 x8 位宽存储颗粒的 DDR 标准封装，拥有 78 个焊球；

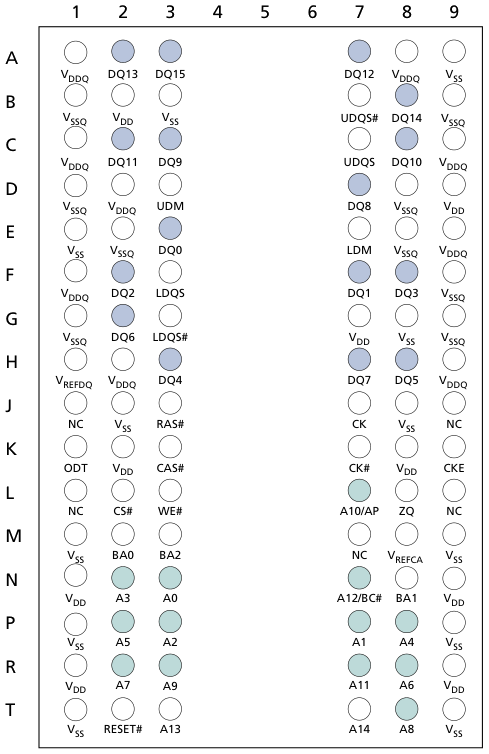

• FBGA-96 封装：广泛运用于 x16 位宽存储颗粒的 DDR 标准封装，拥有 96 个焊球；

注意：DDR 内存颗粒的相关封装标准，依然是由 联合电子设备工程委员会 JEDEC 在其《JEP95》规范当中制定。

DIMM 双列直插式储模块

双列直插内存模组（DIMM，Dual In-line Memory Module）是指焊接有多颗 DRAM 存储颗粒的内存模组，也就是通常所说的内存条。DIMM 相关的规范由 JEDC 标准化组织制订（主要定义了 物理尺寸、金手指针脚定义、插槽结构、定位缺口 等）：

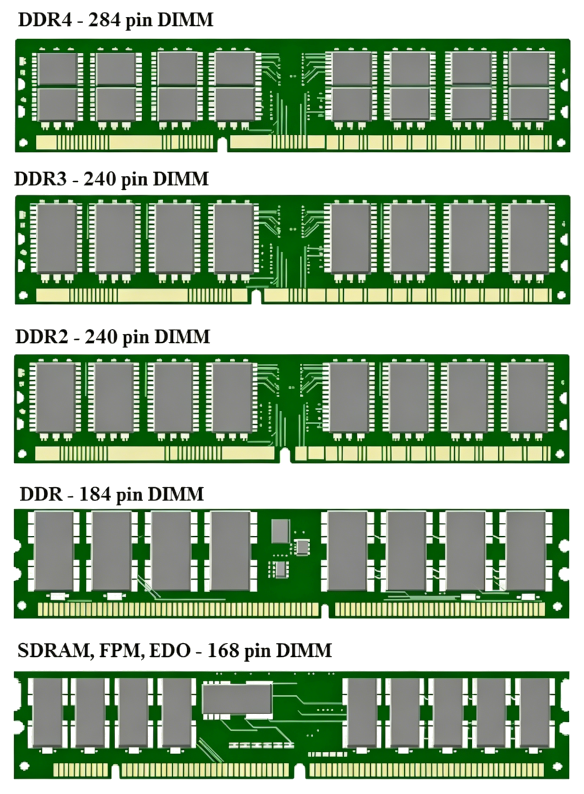

每一代 DDR 存储颗粒所对应 DIMM 模块的金手指数量都不尽相同，从早期的 SDRAM 的 168 Pin、DDR 的 184 Pin，DDR2 和 DDR3 的 240 Pin，到目前 DDR4 的 288 Pin，以及 DDR5 的 288 Pin（两者缺口位置不同）：

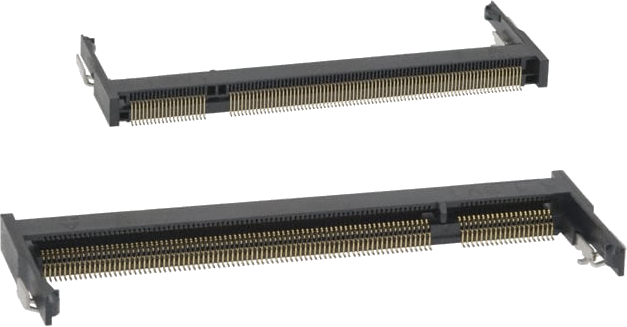

DIMM 金手指连接器（Gold Finger）采用独立的正反两面引脚，单条就能够提供 64 位的带宽。标准的 DIMM 连接器主要用于台式机、服务器。而 SO-DIMM（Small Outline DIMM）则是一种更加短小紧凑的内存连接器，大约只有标准 DIMM 长度的一半，通常用于笔记本、移动主机等设备。

DDR3 芯片引脚定义

美光科技 推出的 MT41J 系列 DDR3 存储颗粒，其 x4 和 x8 位宽的颗粒采用 78 球 FBGA 封装，而 x16 位宽的颗粒则采用的是 96 球 FBGA 封装，下面表格展现的就是 96 球 FBGA 封装引脚功能定义：

引脚名称	引脚类型	功能描述
A[14:13], A12/BC#, A11, A10/AP, A[9:0]	输入	地址输入：提供 ACTIVATE 命令的行地址，以及 READ 或者 WRITE 命令的列地址，以及自动预充电位 A10，用于从存储阵列中选择对应位置。
BA[2:0]	输入	Bank 地址输入：用于定义 ACTIVATE、READ、WRITE 或 PRECHARGE 命令所执行的 Bank，除此之外还用于确定在 LOAD MODE 命令期间加载哪个模式寄存器，该引脚以 V_REFCA 作为参考。
CK, CK#	输入	时钟：差分时钟输入，所有输入的 DDR3 控制和地址信号都会在 CK 的上升沿和 CK# 的下降沿被采样，并且输出数据选通信号 DQS、DQS# 也以 CK 和 CK# 信号的交叉点作为参考。
CKE	输入	时钟使能，用于使能和失能 DDR3 内部的时钟，该引脚以 V_REFCA 作为参考。
CS#	输入	芯片选择：对于包含有多个 Rank 的内存模块，内存控制器必须为每个物理 Rank 提供独立的 CS# 信号，该信号以 V_REFCA 作为参考。
LDM	输入	输入数据掩码（低字节）：写数据的低字节输入掩码，该引脚以 V_REFDQ 作为参考。
ODT	输入	片上终端电阻使能：使能和失能 DDR3 颗粒内部的终端电阻，该引脚以 V_REFCA 作为参考。
RAS#, CAS#, WE#	输入	命令输入：行地址选通 RAS#，列地址选通 CAS#，写使能 WE# 三个引脚的电平组合定义了当前 DDR3 所执行的控制命令，该引脚以 V_REFCA 作为参考。
RESET#	输入	复位：低电平有效的异步复位信号。
UDM	输入	输入数据掩码（高字节）：写数据的高字节输入掩码，该引脚以 V_REFDQ 作为参考。
DQ[7:0]	双向	数据输入输出（低字节）：x16 位宽双向数据总线的低字节，该引脚以 V_REFDQ 作为参考。
DQ[15:8]	双向	数据输入输出（高字节）：x16 位宽双向数据总线的高字节，该引脚以 V_REFDQ 作为参考。
LDQS, LDQS#	双向	低字节数据选通：读取数据时作为输出，与读数据的边沿对齐；写数据的时候输入，与写数据的中心对齐。
UDQS, UDQS#	双向	高字节数据选通：读取数据时作为输出，与读数据的边沿对齐；写数据的时候输入，与写数据的中心对齐。
ZQ	参考	阻抗校准参考引脚：用于为存储颗粒内部的输出驱动器和片内终端电阻 ODT 提供参考基准，该引脚经由外部 240Ω 精密电阻连接到 V_SSQ。
NC	-	无连接：保持未连接状态即可。

引脚名称	引脚类型	功能描述
V_DD	电源	核心域电源：用于向 地址解码器、控制逻辑、内部存储阵列等 等核心电路提供 1.5V ± 0.075V 电源。
V_DDQ	电源	DQ 域电源：用于向 DDR3 颗粒的输出输出缓冲器提供 1.5V ± 0.075V 电源，用于驱动数据、地址、控制信号，不是内核电压。
V_REFCA	电源	控制、命令、地址信号的参考电压：必须始终保持稳定（包括自刷新期间），从而确保颗粒正常工作。
V_REFDQ	电源	数据信号的参考电压：必须始终保持稳定（自刷新期间可以关闭，从而优化功耗），保证器件正常工作。
V_SS	电源	核心逻辑接地：为内部地址控制信号接口、控制逻辑电路、核心存储阵列提供回流路径。
V_SSQ	电源	DQ/DQS 地：存储颗粒内部 与 V_SS 隔离，从而提升抗噪声能，但是外部 PCB 电路必须确保 V_SSQ 与 V_SS 共地。

DDR4 芯片引脚定义

美光科技 推出的 MT41A 系列 DDR4 存储颗粒，其 x4 和 x8 位宽的颗粒采用 78 球 FBGA 封装，而 x16 位宽的颗粒则采用的是 96 球 FBGA 封装，下面表格是其引脚功能定义：

引脚名称	引脚类型	功能描述
A[17:0]	输入引脚	地址输入：提供 ACTIVATE 命令的行地址，以及读/写命令的列地址，用于从对应 Bank 的存储阵列中选定一个存储单元。
A10/AP	输入	自动预充电：在读、写命令时采样 A10 电平状态，决定本次读/写访问结束后，是否对目标 Bank 执行自动预充电。
A12/BC_n	输入	突发截断：读/写命令时采样该引脚，决定是否执行突发截断（on‑the‑fly）。
ACT_n	输入	命令输入：当 ACT_n 与 CS_n 同时为低时，RAS_n/A16、CAS_n/A15、WE_n/A14 作为行地址输入，用于执行 ACTIVATE 激活命令；当 ACT_n 为高 CS_n 为低时，RAS_n、CAS_n、WE_n 用于普通命令。
BA[1:0]	输入	Bank 地址输入：指定 激活、读、写、预充电 命令所作用的 Bank Group 当中的目标 Bank。
BG[1:0]	输入	Bank Group 地址输入：指定 激活、读、写、预充电 命令作用的 Bank Group。
C0/CKE1, C1/CS1_n, C2/ODT1	输入	堆叠地址输入：仅用于多颗晶圆堆叠的存储颗粒，其中 C0/C1/C2 作为存储颗粒的 ID 选择信号，配合 CS_n、CKE、ODT 信号使用。
CK_t, CK_c	输入	差分时钟输入：全部 地址、命令、控制 信号会在 CK_t 上升沿与 CK_c 下降沿的交叉点被采样。
CKE	输入	时钟使能：高电平开启 内部时钟、输入缓冲、输出驱动，低电平关闭；此外拉低 CKE 还可以执行预充电掉电、自刷新操作。
CS_n	输入	片选：高电平时屏蔽全部命令。
DM_n, UDM_n, LDM_n	输入	输入数据掩码：执行写操作时，如果 DM_n 为低，则对应输入字节的数据被掩码屏蔽，x4 位宽的存储颗粒不支持数据掩码功能，x16 位宽的颗粒使用的是 UDM_n、LDM_n。
ODT	输入	片上终端电阻：由内存控制器高速 DDR4 存储颗粒何时开启或关闭片内终端电阻。
PAR	输入	命令地址奇偶校验：开启之后奇偶校验将会覆盖全部的命令与地址输入信号。
RAS_n/A16, CAS_n/A15, WE_n/A14	输入	命令输入：CS_n、ACT_n 配合这组信号，定义输入的命令和地址。
RESET_n	输入	低电平异步复位：该引脚为低时存储颗粒复位，正常工作时必须保持高电平。
TEN	输入	连通性测试模式：高电平开启测试模式，低电平为正常工作。
DQ	双向	数据输入输出：即双向数据总线，x4、x8、x16 存储颗粒分别对应 DQ[3:0]、DQ[7:0]、DQ[15:0]。
DBI_n, UDBI_n, LDBI_n	双向	数据总线反相：x8 位宽的存储颗粒使用 DBI_n，x16 位宽的存储颗粒使用 UDBI_n（对应 DQ[15:8]）、LDBI_n（对应 DQ[7:0]）。
DQS_t, DQS_c, UDQS_t, UDQS_c, LDQS_t, LDQS_c	双向	数据选通信号：作为源同步时钟来精确采样伴随它一起传输的 DQ 数据信号。
ALERT_n	输出	警告输出：用于向内存控制器上报警告，当出现命令地址的奇偶校验错误、CRC 数据错误的时候，就会触发这个警告。
TDQS_t, TDQS_c	输出	终端数据选通：仅供 x8 位宽的 DDR4 存储颗粒使用。
ZQ	参考	ZQ 校准参考引脚：外接 240Ω 电阻连接到 VSSQ 引脚，主要用于片上终端电阻 ODT 的阻抗校准。
RFU	-	保留引脚，留给未来的功能扩展引脚。
NC	‑	无连接，存储颗粒内部没有电气连接。
NF	‑	无功能引脚，存储颗粒内部存在电气连接，但是没有实际功能。

引脚名称	引脚类型	功能描述
VDD	电源	核心域电源：向 存储阵列、逻辑内核、地址/命令/时钟、控制电路 等核心电路提供 1.2V ±0.060V 电源。
VDDQ	电源	DQ 域电源：向 DQ、DQS、DM_n、DBI_n 的数据 IO 缓冲区提供 1.2V ±0.060V 电源。
VPP	电源	字线激活电源：DDR3 字线升压靠片内电荷泵，DDR4 将其移动至片外 2.5V（‑0.125V / +0.250V）。
VREFCA	电源	参考电压：用于控制、命令、地址引脚的参考电压。
VSS	电源	核心逻辑地，对应于 1.2V 核心电源 VDD 的参考地（同时也是 VPP 引脚对应的回流地）。
VSSQ	电源	DQ 地，对应于 1.2V 核心电源 VDDQ 的参考地。

注意：DDR3 和 DDR4 存储颗粒内部对 VDD 和 VDDQ 两个电源进行了隔离处理，但是外部 PCB 电路依然可以共用相同来源的 1.2V 电源轨。

DDR5 芯片引脚定义

美光科技 推出的 MT60B 系列 DDR5 存储颗粒，其 x4 和 x8 位宽的颗粒同样采用 78 球 FBGA 封装，而 x16 位宽的颗粒依然采用 96 球 FBGA 封装，下面表格是其引脚功能定义：

引脚名称	引脚类型	功能描述
CK_t, CK_c	输入	时钟：差分时钟输入，所有命令/地址/控制信号均在 CK_t 的上升沿和 CK_c 的下降沿采样。
CS_n, CS1_n	输入	片选：多内存颗粒系统的片选信号。
DM_n, DMU_n, DML_n	输入	输入数据掩码：写入数据时的输入掩码信号，写操作时 DM_n 采样为低电平，对应的输入数据会被屏蔽。该信号会在 DQS 的双边沿进行采样；x4 器件不支持 DM_n，x8 器件通过模式寄存器使能 DM_n 功能，x16 的 DMU_n/DML_n 功能由模式寄存器使能。
CA[13:0]	输入	命令/地址输入：根据真值表提供命令与地址的输入。
RESET_n	输入	低电平异步复位：低电平复位，内存颗粒正常工作时必须保持高电平，其高低电平阈值为 VDDQ 电源的 80% 到 20%。
DQ	输入/输出	数据输入输出：双向数据总线。如果通过寄存器开启 CRC 校验，则校验码会附加在传输数据的末尾。
DQS_t, DQS_c, DQSU_t, DQSU_c, DQSL_t, DQSL_c	输入/输出	数据选通：读操作时为输出（边沿对齐），写操作时为输入（中心对齐）。对于 x16 位宽的颗粒，DQSL 对应的是 DQ0 ~ DQ7，DQSU 对应的是 DQ8 ~ DQ15。除此之外，数据选通差分对 DQS_t 与 DQS_c、DQSL_t 与 DQSL_c、DQSU_t 与 DQSU_c 分别会在读写操作时作为差分输入（颗粒只支持差分信号选通，不支持单端信号选通）。
TDQS_t, TDQS_c	输入	终端数据选通：仅适用于 x8 器件。通过模式寄存器使能后，器件会将 TDQS_t/TDQS_c 上施加的终端电阻配置，同步应用到 DQS_t/DQS_c。模式寄存器关闭时，DM/TDQS 根据模式寄存器（MR）设置提供数据掩码功能。x4/x16 器件必须通过模式寄存器禁用 TDQS 功能。
ALERT_n	输入/输出	告警：如果 CRC 校验发生错误，该引脚会在对应时间段内拉低，不使用时需要将其上拉至 VDDQ。
TEN	输入	连通性测试模式使能：该引脚为高电平时，开启连通性测试模式，并驱动其他引脚。属于 CMOS 轨到轨信号，高低电平阈值为 VDDQ 的 80%与 20%。引脚用法取决于系统。内部通过弱下拉电阻拉至 VSS。
MIR	输入	镜像：用于通知系统当前工作在镜像模式，而非标准模式。该引脚连接到 VDDQ 时，芯片内部会将偶数位的 CA 引脚与下一个奇数位的 CA 引脚互换，例如 CA2 与 CA3 互换、CA4 和 CA5 互换；由于 CA[13] 引脚只有部分容量的芯片有效，不使用该引脚时，无论 MIR 引脚是否启用，都应该连接到 VDDQ；如果 MIR 引脚不需要镜像功能，由必须连接到 VSS。
CAI	输入	命令地址反相：该引脚连接到 VDDQ 时，芯片内部会对所有 CA 信号的逻辑电平进行反相，不使用该功能时，需要将其连接至 VSS。
CA_ODT	输入	命令地址片上终端：将该引脚连接到 VSS 就使用 A 组配置，连接到 VDDQ 则使用 B 组配置。
LBDQ	输出	回环数据输出：通过芯片内部的第 53 号模式寄存器 MR53:OP[4:0] 进行定义，回环功能开启时，引脚处于驱动模式，使用输出驱动电阻 RON（即输出缓冲器导通时，上下拉 MOS 管的等效电阻）。回环功能关闭时，该引脚会根据 MR36:OP[2:0] 寄存器的配置，开启片上终端电阻，或者呈现为高阻态。
LBDQS	输出	回环数据选通输出：单端选通信号，上升沿与回环数据边沿对齐，下降沿与回环数据中心对齐。开启回环功能时，该引脚处于驱动模式，使用前述的输出驱动电阻 RON；关闭回环功能时，该引脚会根据模式寄存器 MR36:OP[2:0] 的配置，开辟终端匹配电阻或者呈现高阻态。
RFU	输入/输出	保留引脚：提供给未来使用。
DNU	—	勿使用引脚：即 Do Not Use 的意思。
NF	—	无功能引脚：内部存在电气连接，但没有实际功能。
ZQ, ZQ1	参考	ZQ 校准参考引脚，需要外接 240Ω 电阻（电阻另外一端连接到 VSS）。

引脚名称	引脚类型	功能描述
VDDQ	电源	DQ 电源：标称 1.1V，IO 接口电路专用电源。
VDD	电源	核心主电源：标称 1.1V，用于为内部的 存储阵列、状态机、逻辑控制电路、读写时序电路 提供电源。
VPP	电源	字线升压电源：标称 1.8V，用于将字线电压抬得高到大于 VDD 的 1.1V 水平，用于打开存储单元，完成读/写操作之前的行激活操作。
VSS	电源	全局公共电源地：所有电源和信号的 0V 参考基准。

注意：DDR5 取消了 VREF 外部电压参考引脚，相关的电压全部集成到芯片内部去生成。
